Upphandling av fasadbeklädnadssystem: nyckelparametrar att inkludera i RFQ-dokument

Att shortlista en fasadbeklädnadssystemleverantör utan fullständig offertförfrågan är den dyraste genvägen vid fasadupphandling. På ett kommersiellt kustprojekt jämförde en entreprenör tre nästan identiska offerter för beklädnadsfästen i natursten och valde det lägsta priset; delarna kom i förzinkat stål istället för rostfritt 304 enligt konstruktionsritningarna, och rostfärgning uppträdde inom sex år. Jiangsu Aozheng Metal Products Co., Ltd., en tillverkare av ingjutna ankarkanaler, beklädnadsstödkonsoler, underskurna ankare och prefabricerade betongfixeringstillbehör, ser detta mönster upprepas när en RFQ utelämnar tekniska parametrar. Denna artikel definierar de mätpunkter som hör hemma i varje fasadbeklädnadssystem RFQ, från belastningsvärden och materialkvaliteter till justeringstoleranser och dokumentationskrav.

Anbudsförfrågan konverterar projektkrav till leverantörsförpliktelser

En RFQ är den tekniska kontraktsbaslinjen för ett beklädnadspaket. Varje parameter du utelämnar är ett beslut som din leverantör kommer att fatta åt dig, vanligtvis i riktning mot lägre tillverkningskostnader.

Tillverkningsavdelningar kan bara producera vad offertdokumentet definierar. Om RFQ inte anger en rostfri stålkvalitet kommer leverantören att prissätta den kvalitet som vinner beställningen, inte den kvalitet som byggnaden behöver. Samma logik gäller för fästets geometri, beläggningstjocklek, testrapporter och förpackningar.

• Strukturella belastningar och erforderliga motstånd
• Materialklass och ytskyddssystem
• Geometri, justeringsområde och gränssnittsdimensioner
• Underlagets skick och installationsmetod
• Skyldigheter för dokumentation, testning och spårbarhet

Strukturella och belastningsparametrar

Lastvärden ska skrivas som siffror med enheter, inte som kvalitativa beskrivningar som tung eller standard. Anbudsförfrågan måste ange vilket motstånd som efterfrågas: karakteristisk hållfasthet eller designmotstånd, och under vilken säkerhetsfaktor.

Egen belastning inkluderar hela panelvikten, fästets egenvikt och eventuell isoleringsuppbyggnad bakom beklädnaden. Vindlast, ofta den styrande lasten på höghusfasader, ska anges som tryck eller sug i kilopascal för varje fasadzon. Seismiska och termiska rörelsekrav avgör om stödsystemet behöver slitsade hål eller glidanslutningar. Nedböjningsgränser, ofta uttryckta som en bråkdel av spännvidden såsom L/200, skyddar panelfogens geometri.

Justerbart L-vinkelfäste i rostfritt stål för beklädnadssystem Precisionskonstruerat 3-axligt justerbart fäste för ventilerade fasader, tillgängligt i AISI 304 eller 316L, lastklassad upp till 12 kN, kompenserar för underlagets ojämnheter och termiska rörelser. Visa produkt →

Materialkvalitet och ytskydd

Materialkvalitet är ett hållbarhetsåtagande. Att skjuta upp detta beslut till efter RFQ-stadiet garanterar nästan substitution, eftersom prispress driver leverantören mot den billigaste legeringen eller beläggningen som fortfarande uppfyller de skrivna orden.

Rostfria stålsorter 304 och 316 är de två vanligaste valen för fasadbeklädnadsfästen och ankarkanaler. Grade 316 tillsätter molybden, vilket förbättrar kloridbeständigheten och gör den till standard för kustnära miljöer och avisningssaltmiljöer. Varmförzinkat (HDG) stål bär vanligtvis en zinkbeläggning på 70 till 85 mikrometer och passar industriella eller lågfuktiga inlandsprojekt. Förzinkade elförzinkade delar är främst avsedda för interiöra eller tillfälligt skyddade förhållanden och rostar snabbt i fasadens fuktcykler.

Materialval bör kontrolleras mot exponeringszonen innan kuvertet anbuds. En praktisk guide till val av beklädnadsfästen i rostfritt stål översätter exponeringsförhållanden till betygsbeslut och belastningskontroller.

Geometri, justeringsområde och gränssnittsmått

Geometrin avgör om en konsol överhuvudtaget kan installeras. Justeringsområde avgör om den kan justeras på plats.

Paneltjockleken styr spårets bredd eller skärdjup på stödet. Naturstenspaneler från 20 till 30 millimeter, keramiska plattor från 10 till 18 millimeter och aluminiumkompositpaneler från 3 till 6 millimeter behöver var och en olika greppomfång. Anbudsförfrågan bör också ange fästets benlängd, spårstigning och kompatibilitet för gängade delar med den valda ankarkanalen eller T-bulten. Ingjutna lägen är aldrig perfekta, så ange det erforderliga justeringsintervallet i både de vertikala och horisontella axlarna i millimeter, och bekräfta om konsolen ger det genom slitsade hål eller gängade skär.

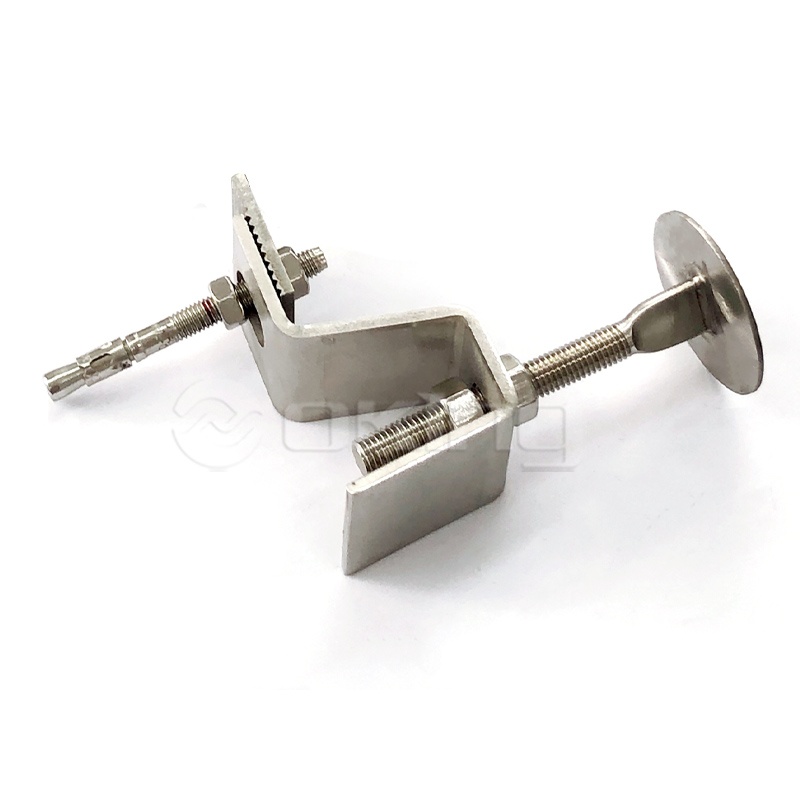

Rostfritt stål Z-ankare för stengardinväggssystem Sammankopplade Z-formade fästen ger säker fäste för sten- och kakelbeklädnad, motstår vindbelastningar och seismiska krafter. Lämplig för ojämna underlag som kräver fältjustering. Visa produkt →

Underlagets skick och installationsmetod

Ingjutna och efterinstallerade fixeringssystem svarar på olika strukturella frågor. Anbudsförfrågan måste ange vilket system som konstruktionen antar, eftersom att ersätta det ena med det andra ändrar belastningsbeteende, kantavstånd och installationssekvens.

Ingjutna ankarkanaler är ingjutna i betong före gjutning och är den föredragna lösningen för tunga sten-, terrakotta- och prefabricerade betongfasader. Efterinstallerade expansions-, underskärnings- och kemiska ankare läggs till senare; underskurna ankare är det vanliga valet för spruckna betong och seismiska områden. Anbudsförfrågan bör namnge betongens hållfasthetsklass, till exempel C25/30, balktjockleken, kant- och avståndsavstånden, samt den erforderliga prestandakategorin för sprucken eller okrucken betong.

• Betongkvalitet och minsta balktjocklek
• Kantavstånd och ankaravstånd
• Klassificering av sprucken eller okrucken betong
• Borrmetod och tillåten utrustning
• Brand eller seismisk prestandakategori

Varmförzinkad ingjuten ankarkanal Inbäddad kanal för tunga fasader, finns i varmvalsade och kallvalsade profiler med olika storlekar och belastningsklasser. Lämplig för sprucken betong och seismiska områden, vilket ger justerbar förankring. Visa produkt →

Kanalvalet beror på profiltyp, material och förankringsgeometri. Vägledning på hur man väljer en ingjuten ankarkanal täcker varmvalsade kontra kallvalsade skillnader och de urvalskriterier som hör hemma i din offertförfrågan.

Efterlevnad, dokumentation och leveranskrav

En offert utan materialcertifikat och testrapporter är ett pris, inte ett förslag. Anbudsförfrågan bör lista de dokument som bevisar att produkten kommer att uppföra sig som citerad och göra leveransen till ett villkor för acceptans.

Spårbarhet kopplar den levererade batchen till dess produktionsdatum och materialhistorik. Utan den kan ett misslyckat ankare inte identifieras eller inspekteras medan fasaden fortfarande är i drift.

1. Materialcertifikat för varje kvalitet som används i konsolen eller kanalen
2. Lasttest eller statisk beräkningsrapport med definierade säkerhetsfaktorer
3. Dimensionell inspektionsrapport som bekräftar de angivna toleranserna
4. Beläggningstjocklek eller ytbehandlingsverifiering
5. Förpackning, märkning och incoterms för exportleveransen

En komplett RFQ är det billigaste kvalitetskontrollinstrumentet på ett fasadprojekt. Den omvandlar en arkitektonisk idé till verkställbara leverantörsförpliktelser och förhindrar de material- och geometriersättningar som orsakar de flesta beklädnadsfel.

Vanliga frågor om upphandling av fasadbeklädnadssystem

Vilka parametrar saknas oftast i RFQ för fasadbeklädnad?

Materialkvalitet och justeringstolerans är de två vanligaste utelämnandena. Många anbudsförfrågningar anger en konsoltyp men inte den rostfria stålkvaliteten eller det tillåtna justeringsintervallet på plats, vilket gör att leverantörerna fritt kan citera delar som är billigare att tillverka istället för delar som matchar strukturen.

Bör RFQ specificera en rostfri stålkvalitet för varje beklädnadsfäste?

Varje konsol behöver ett definierat materialbeslut, men svaret är inte alltid rostfritt stål. Varmförzinkade konsoler kan vara tekniskt lämpliga i torra inlandsförhållanden, medan kust- och industrifasader normalt kräver 304 eller 316 rostfritt. Anbudsförfrågan måste ange betyget uttryckligen så att alla citat jämförs på samma grund.

Hur kan en köpare verifiera lastdata en leverantör tillhandahåller?

Fråga efter grunden för de angivna värdena. Ett tillförlitligt RFQ-svar inkluderar en testrapport, en beräkningsnota eller standarden som produkten testades enligt, och det skiljer tydligt karakteristiska värden från designmotstånd. Om en leverantör inte kan tillhandahålla detta bevis, behandla det angivna lastvärdet som overifierat.

Vad ska en offertförfrågan för ingjutna ankarkanaler innehålla?

Profiltyp (varm- eller kallvalsad), materialkvalitet, kanallängd, förankringsdetalj, kompatibel T-bultsstorlek, lastriktning och kantavstånd, betonghållfasthetsklass och korrosionsskydd. Tillsammans avgör dessa parametrar om kanalen kan installeras och förankras med det motstånd som designen förväntar sig.
