Cast-in Channel-installation för elektriska och kabelsystem

I samband med elektrisk eller kabelinstallation, a gjutningskanal Installation avser vanligtvis en metod för inbäddning av metallkanaler (vanligtvis tillverkade av stål eller aluminium) i betong eller murverk under konstruktionen. Dessa kanaler fungerar som en monteringsram för elektriska ledningar, kablar eller andra system, vilket ger ett organiserat och säkert sätt att dirigera ledningar.

Här är de viktigaste stegen som är involverade i en cast-in-kanalinstallation:

1. Planering och design
Layout: Bestäm platserna för de inbyggda kanalerna baserat på byggnadens design, den erforderliga kabelkörningarna och systemets behov. Se till att kanalerna är åtskilda på lämpligt sätt för storleken och vikten på kablarna eller utrustningen.
Kanalspecifikation: Välj lämplig typ av gjutningskanal baserad på bärande kapacitet, materialstyrka och kompatibilitet med monteringskomponenter som konsoler och fästelement.
Koordination: Koordinat med konstruktionsingenjörer för att säkerställa att kanalerna inte stör byggnadens strukturella integritet, som armeringssplacering eller betongstyrka.

2. Förbereda formen
De gjutna kanalerna måste placeras i formen där betongen kommer att hällas.
Positionering: Använd konsoler eller andra stödstrukturer för att placera kanalerna säkert. Kanalerna måste justeras exakt för att säkerställa att kablar eller ledningar kan installeras korrekt senare.
Justering: Se till att kanalerna är parallella, nivåer och fördelade korrekt. Detta steg är avgörande för att säkerställa korrekt installation av de elektriska eller mekaniska systemen som kommer att monteras på kanalerna.

3. Installera de inbyggda kanalerna
Bilaga: Fäst kanalerna säkert till formen med lämpliga stöd. Vissa kanaler kan ha monteringsflänsar eller hål för att möjliggöra bultning eller andra fästmetoder.
Förstärkning: Se till att kanalerna är förankrade ordentligt nog för att motstå vikten på de elektriska komponenterna som senare kommer att installeras.
Tätning: Se till att kanalerna är förseglade eller skyddade från skräp under hällningen av betong.

4. Hälla betongen
När kanalerna är säkert placerade och formen är klar hälls betongen runt kanalerna.
Se till att betongen på ett adekvat sätt omger kanalen för att bilda en stark bindning, men undvika överfyllning av kanalerna själva med betong.

5. Efterbehandling och härdning
När betongen har hällts, se till att korrekt härdning för att undvika skador på de inspelade kanalerna. Detta kan innebära att betongen kan ställas in korrekt enligt tillverkarens riktlinjer och eventuella lokala byggkoder.
Inspektion: När betongen har botats och formen har tagits bort, inspektera de gjutna kanalerna för att verifiera att de är plan, oskadade och fria från överskott av betong eller hinder.

6. Kabel- eller ledningsinstallation
Efter att betongen har ställts in och härdat är de gjutna kanalerna redo att användas för montering av elektriska ledningar, kabelbrickor eller andra system. Fästen och fästelement kan installeras i kanalerna för att säkra ledningarna.
Installation av elektrisk utrustning: De elektriska komponenterna eller kablarna dirigeras sedan genom de installerade kanalerna, vilket ger en organiserad och säker sökväg för de elektriska systemen.

Fördelar med Cast-In Channel Installation:
Hållbarhet: De inbäddade kanalerna erbjuder långvarigt stöd och minskar behovet av ytterligare ytmonterade konsoler.
Estetisk överklagande: När kanalerna är installerade i betongen är de inte synliga efter konstruktionen, vilket ger utrymmet en renare utseende.
Rymdeffektivitet: Genom att integrera monteringssystemet direkt i byggnadens struktur sparar inspelningskanaler utrymme och minskar behovet av externa stöd.
Flexibilitet: Kanaler ger flexibilitet för framtida modifieringar eller tillägg till det elektriska systemet, eftersom kanalerna kan rymma förändringar utan omfattande modifiering av byggnadsstrukturen.

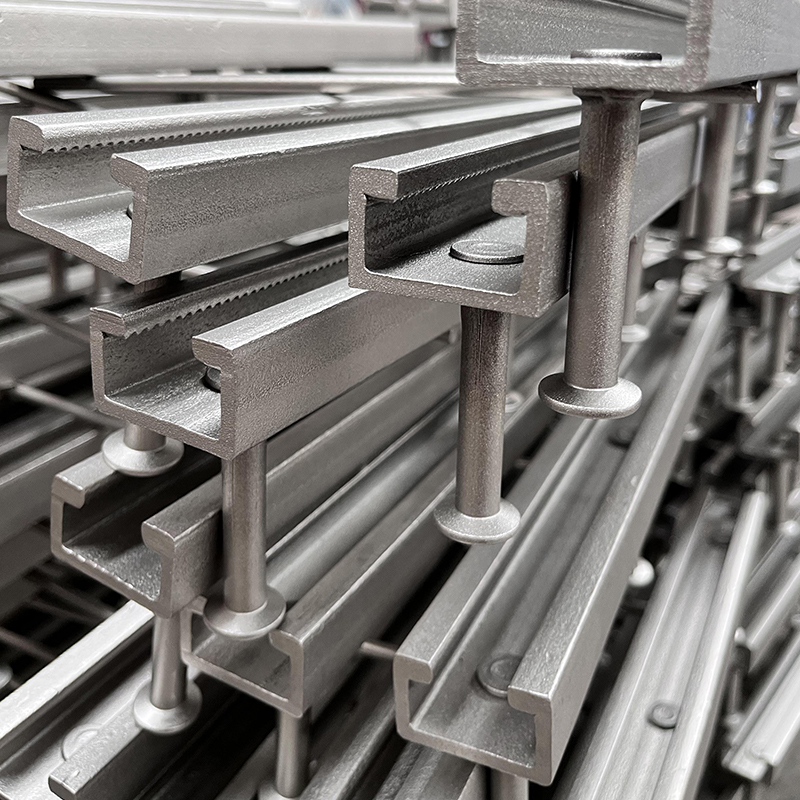

Rostfritt stål förankringskanal par
