Stenklämmor för väggfästesystem
Stenklämmor för väggfästesystem
Stenklämmor för väggfästesystem
Stenklämmor för väggfästesystem
Stenklämmor för väggfästesystem
Stenklämmor för väggfästesystem

Stenklämmor för väggfästesystem

Den Stenklämmor för väggfästesystem ger en strukturell lösning för säker fastsättning av natursten, keramiska plattor och tunga beklädnadspaneler på byggnadsfasader. Dessa specialiserade beklädnadsstödkonsoler är konstruerade för att underlätta mekanisk fixering, vilket säkerställer lastfördelning över substratet samtidigt som de tar emot termisk expansion och seismisk rörelse. Dessa komponenter använder rostfritt stål av klass 304 och 316 och erbjuder betydande korrosionsbeständighet under olika miljöförhållanden.
Få en offert
Tidigare：Kroppsankare Stenstöd Kroppsfästen AnkareNästa：Det finns ingen nästa produkt
  • parameter
  • Kontakta oss
  • Väggfästesystem | Torrhängningsteknik
    Teknisk översikt av Stenklämmor för väggfästesystem
    SS304 / SS316 / SS201 Kolstål 2,0-6,0 mm tjocklek 3D justerbar
    Tekniska specifikationer och materialsammansättning

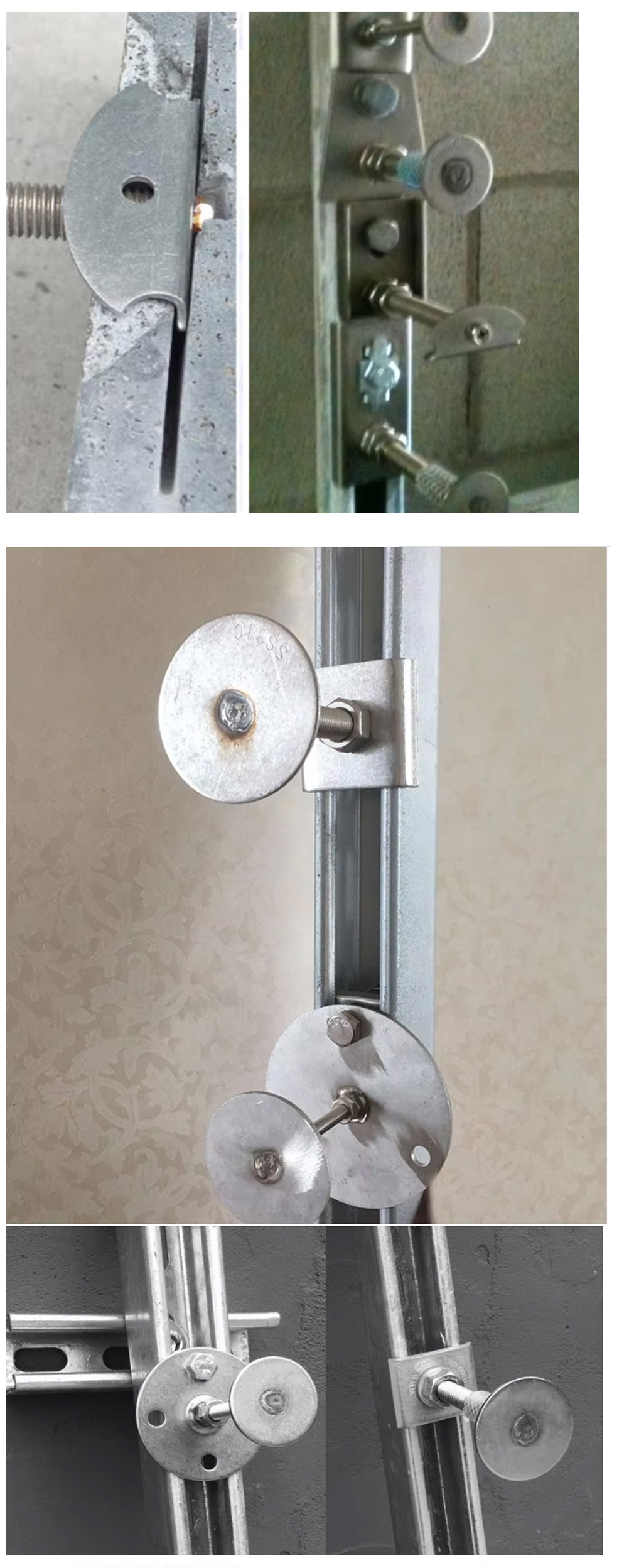

    Dessa skräddarsydda stenfästen tillverkas med precision automatiserad stämpling och CNC-böjning processer för att upprätthålla snäva dimensionella toleranser. Systemet består vanligtvis av ett upp-och-ned-ankare, en expansionsbult och en stift, som bildar en omfattande torrhängande väggfäste montering. Detta mekaniska tillvägagångssätt eliminerar behovet av våta murbruk, vilket minskar den strukturella dödlasten och förhindrar utblomningar på stenytan.

    SS304 316
    Materialkvaliteter
    ASTM / DIN / JIS
    2,0-6,0 mm
    Tjockleksområde
    Anpassad tillgänglig
    3D axel
    Justerbarhet
    X, Y, Z mekanisk slits
    Betning HDG
    Ytbehandling
    Anti-korrosionsskiktning
    Verifierad ladda
    Bärande
    Per stenvikt vindlast
    ...
    Primära tillämpningar i modern konstruktion
    Storskalig kommersiell infrastruktur
    Höghus för bostäder
    Ventilerade fasadprojekt
    Energieffektiva byggkuvert

    Genom att implementera underskurna ankare och Z-fästen , kan installatörer uppnå exakt uppriktning även på ojämna betong- eller stålunderkonstruktioner. Mångsidigheten hos L-formad stenklämma möjliggör integration med olika isoleringstjocklekar, vilket stödjer energieffektiva byggnadsskaldesigner.

    Tekniska fördelar för fasadteknik
    Thermal Movement Boende
    Den slitsade designen av stenbeklädnadsfästen möjliggör horisontell och vertikal rörelse, vilket förhindrar spänningssprickor i beklädnadsmaterialet.
    Korrosionsbeständighet
    Urval av ankare av rostfritt stål av marina kvalitet säkerställer långsiktig integritet i kustnära eller mycket förorenande stadsmiljöer.
    Installationseffektivitet
    Prefabricerade komponenter minskar arbetstiden på plats jämfört med traditionella våtfixeringsmetoder.
    Vanliga frågor
    Hur bestämmer jag rätt tjocklek och materialkvalitet för stenbeklädnadsankare?
    Att välja lämpligt beklädnadsförankringstjocklek beror på stenskivornas egenbelastning, vindtryckskrav och projektionsavståndet från konstruktionsväggen. För vanliga yttre miljöer används vanligtvis SS304, medan SS316 rekommenderas för kustområden med hög salthalt. Som en specialiserad tillverkare, Jiangsu Aozheng Metal Products Co., Ltd. stöder olika krav genom att bearbeta rostfritt stål, aluminiumlegering och kolstål. Företaget fungerar som en storskalig produktionsbas med en årlig produktion på 2 000 ton och använder avancerad automatiserad skärning och svetsning för att säkerställa alla arkitektonisk hårdvara uppfyller de rigorösa lastbärande standarder som krävs av internationella byggteam i USA, Tyskland och Mellanöstern.
    Vilka är fördelarna med att använda ett torrhängningssystem jämfört med traditionella limmetoder?
    A torrhängande stenfixeringssystem ger överlägsen säkerhet genom att upprätta en mekanisk anslutning som inte är mottaglig för utmattning av lim eller temperaturinducerad avbindning. Denna metod skapar också en ventilationshålighet som förbättrar byggnadens termiska prestanda och förhindrar fuktansamling. Jiangsu Aozheng Metal Products Co., Ltd. , ett industri- och handelsföretag, integrerar gjutning och bearbetning av råmaterial för att tillhandahålla anpassat fäste lösningar som underlättar dessa tekniska fördelar. Med fokus på den avancerade marknaden har företaget blivit en primär leverantör för globala byggföretag, och levererar precisionskonstruerade komponenter som följer strikta internationella byggregler.
    Kan dessa stenklämmor anpassas för specifika projekttoleranser och kavitetsdjup?
    Ja, justerbara stenfästesystem är ofta anpassade för att ta hänsyn till specifika kavitetsdjup och isoleringskrav. Modifiering av fästets armlängd och spårdimensioner möjliggör exakt tredimensionell justering på plats. Jiangsu Aozheng Metal Products Co., Ltd. utnyttjar omfattande tillverkningsmöjligheter, inklusive stämpling och CNC-processer, för att producera skräddarsydda väggfästesystem . Efter att ha exporterat till dussintals länder, inklusive Storbritannien, Sydkorea, Kanada och Australien, har företaget den tekniska expertis som krävs för att tillverka byggmaterial som överensstämmer med de specifika arkitektoniska ritningarna och strukturella beräkningar som tillhandahålls av globala ingenjörspartners.
    Årlig produktion 2 000 ton
    |
    USA | Tyskland | Mellanöstern | Storbritannien | Sydkorea | Kanada | Australien
    |
    Automatiserad stämpling CNC-böjning

    STONECLIP DESIGN KAPACITETSBORD

    1.0 Endast vertikal belastning

    Följande tabeller är endast för StoneClips som bär vertikal belastning (ingen hänsyn till vindbelastning). Varje klämma är fäst med en fäste endast genom det övre hålet i bakplattan.

    Fixeringsanordningar ska väljas av fixeringstillverkarens dokumentation.

    Tabell 1.1- Vertikal belastningskapacitet-M12-stift med 3,0 mm tjock bakplatta

    Kavitet #)[mm] Max vertikal belastning per klämma [kg] Fixar laddning
    Skjuvning *)[kN] Spänning *)[kN]
    50 52.5 0.63 0.76
    40 64.5 0.77 0.77
    30 81 0.97 0.78

    Tabell 1.2 - Vertikal belastningskapacitet: MI0-stift med 3,0 mm tjock bakplatta

    Kavitet #)[mm] Max vertikal belastning per klämma [kg] Fixar laddning
    Skjuvning *)[kN] Spänning *)[kN]
    50

    29.7

    		0.36 0.43
    40 38 0.46 0.46
    30 53 0.64 0.51
    20 89 1.07 0.64

    Tabell 1.3 - Vertikal belastningskapacitet - M8-stift med 2,0 mm tjock bakplatta

    Kavitet #)[mm] Max vertikal belastning per klämma [kg] Fixar laddning
    Skjuvning *)[kN] Spänning *)[kN]
    50

    14.9

    		0.18 0.21
    40 19 0.23 0.23
    30 26.5 0.32 0.25
    20 44.5 0.53 0.32

    Tabell 1.4 - Vertikal belastningskapacitet - M6-stift med 1,5 mm tjock bakplatta

    Kavitet #)[mm] Max vertikal belastning per klämma [kg] Fixar laddning
    Skjuvning *)[kN] Spänning *)[kN]
    40 7.8 0.09 0.09
    30 11 0.13 0.11
    20 18 0.22 0.13

    *) Begränsa tillståndsbelastning
    #) "Cavity" är avståndet mellan substratet och panelens insida.
