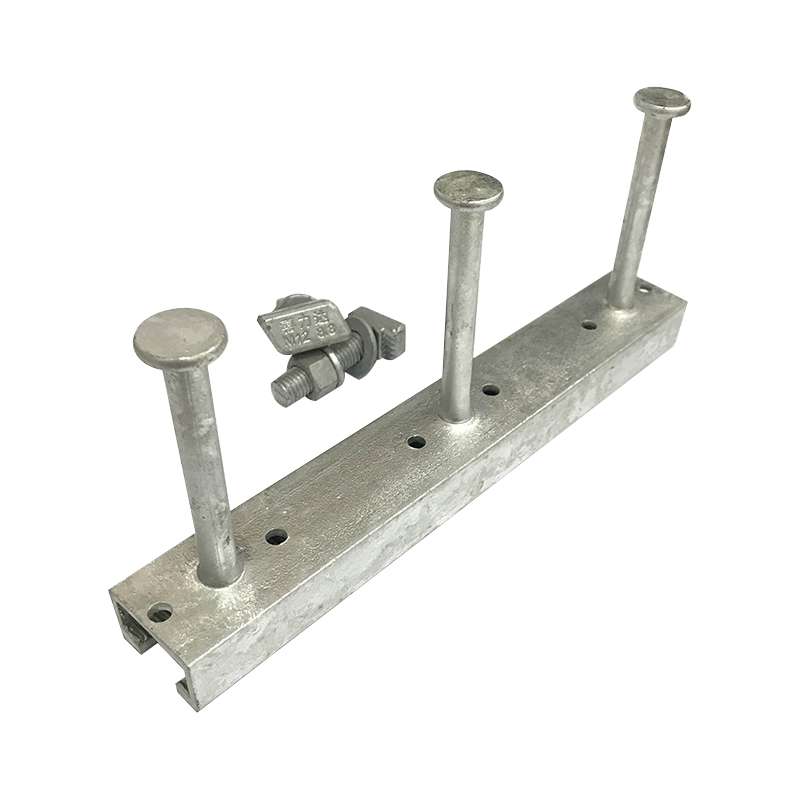

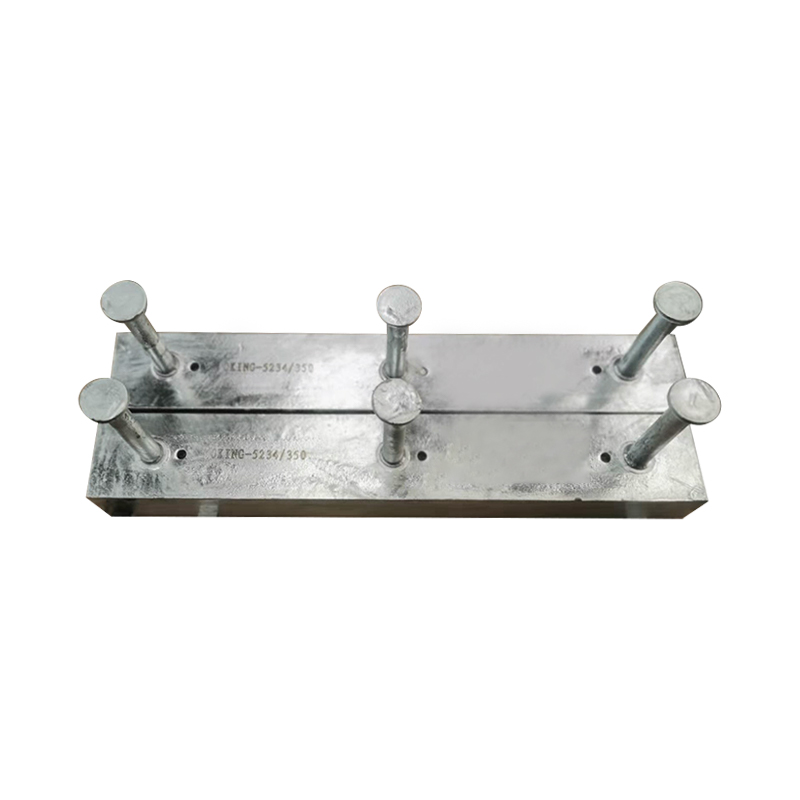

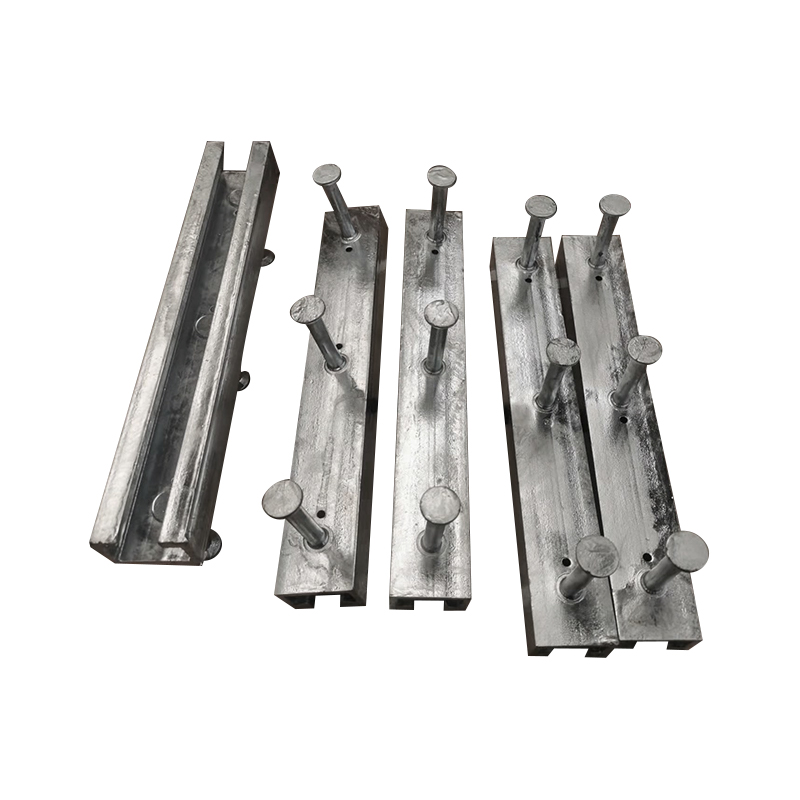

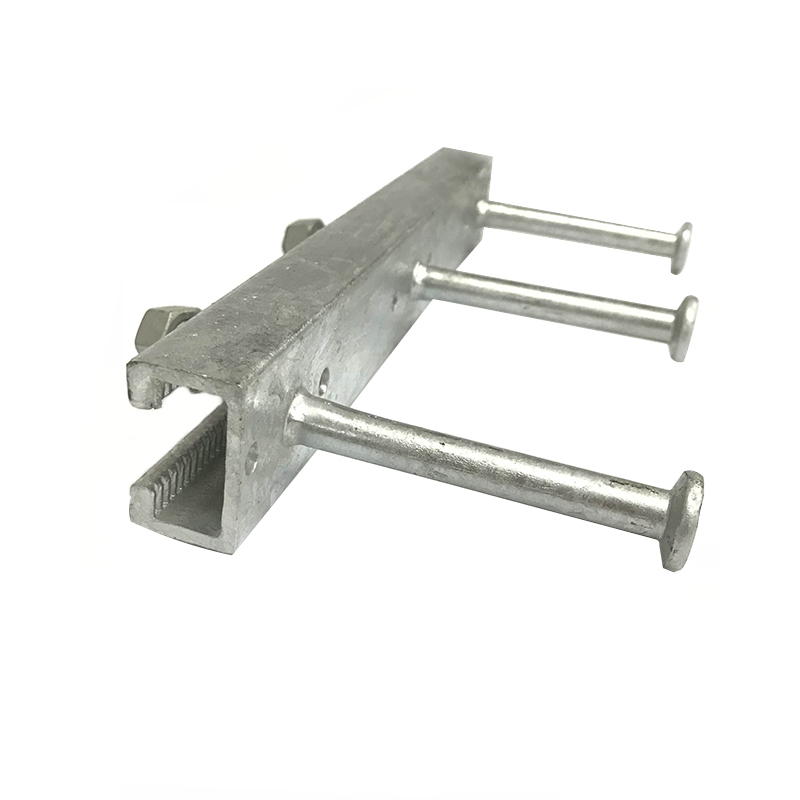

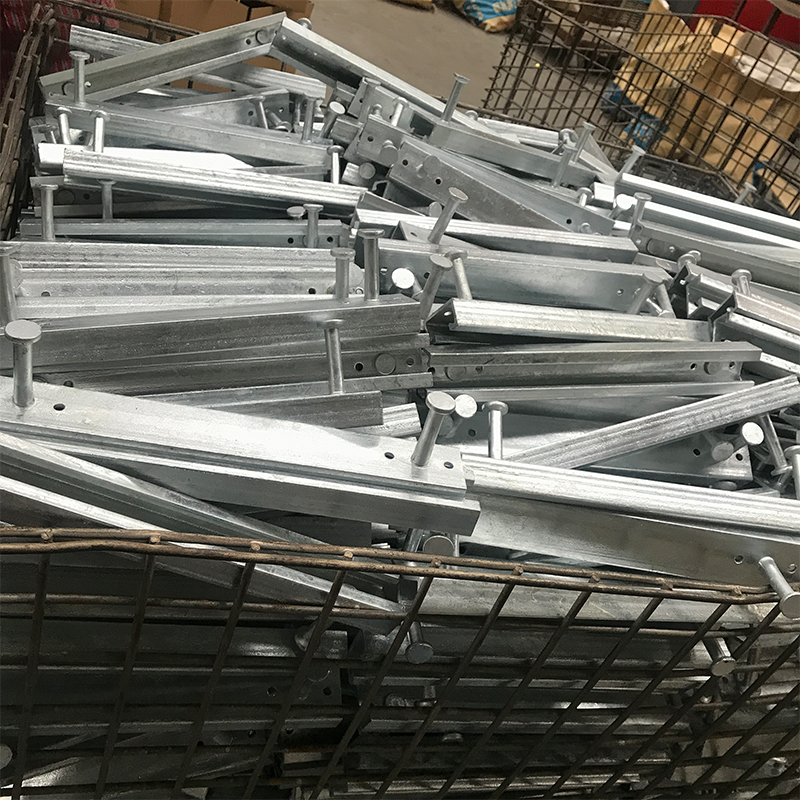

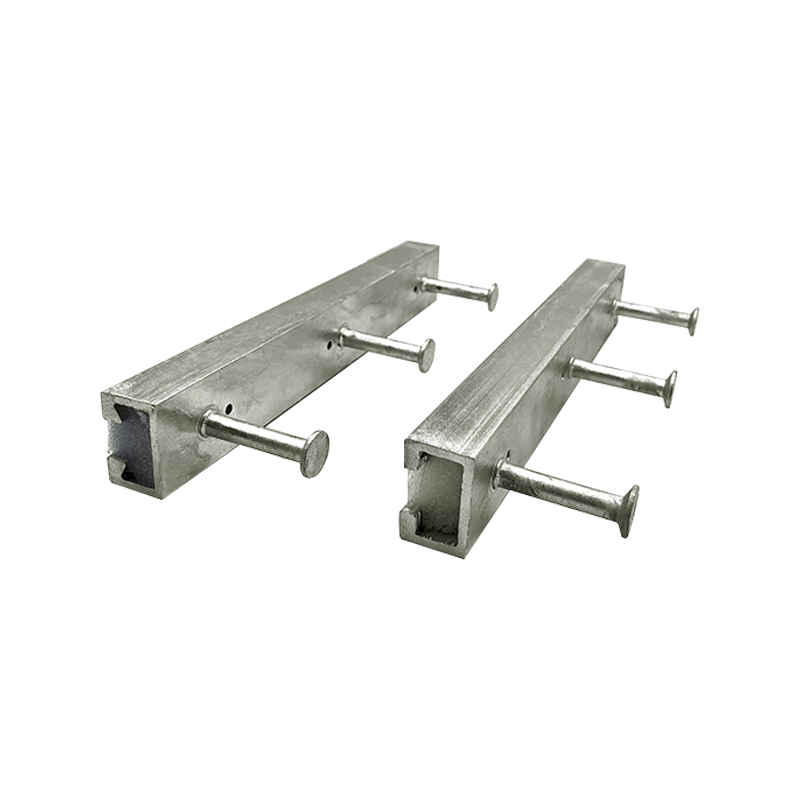

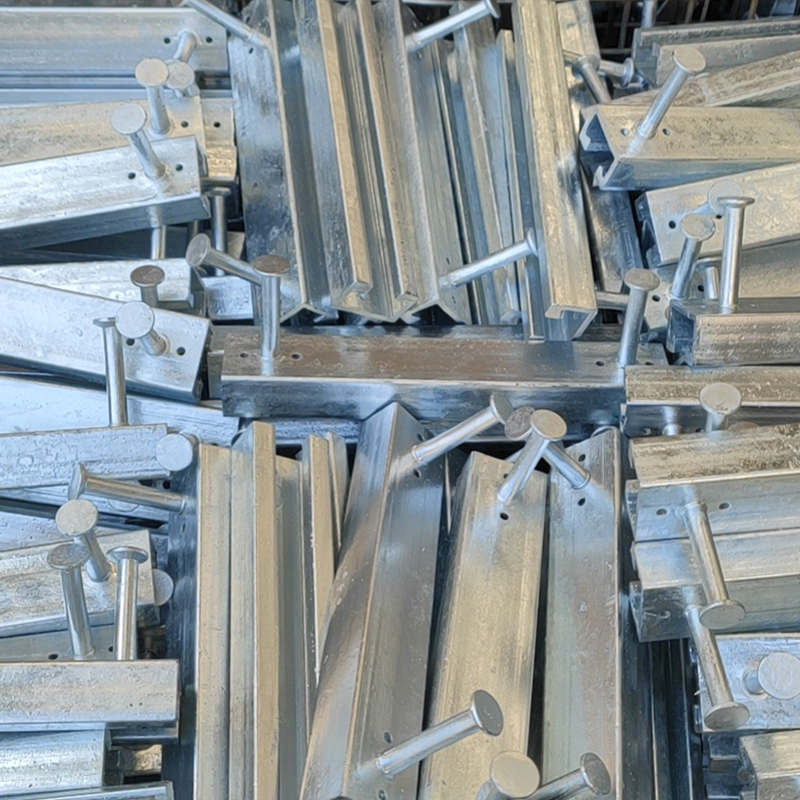

Hot Roll Anchor Channel

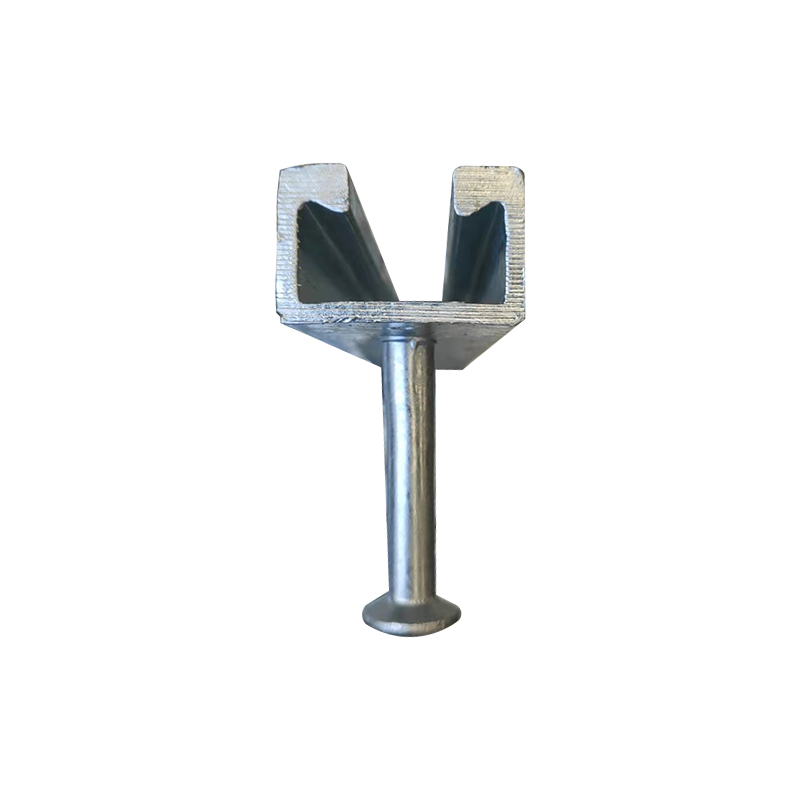

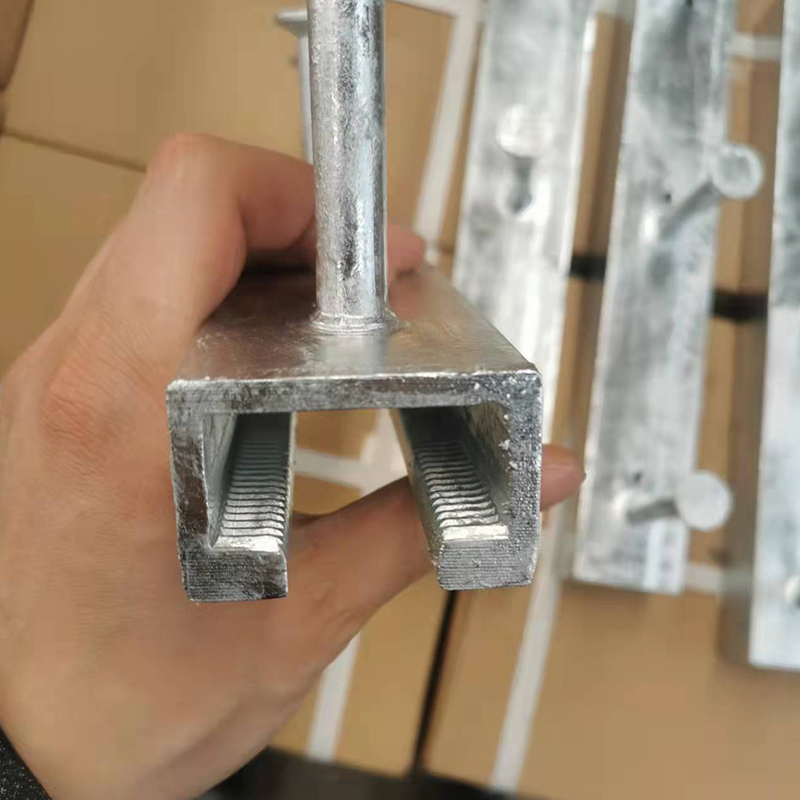

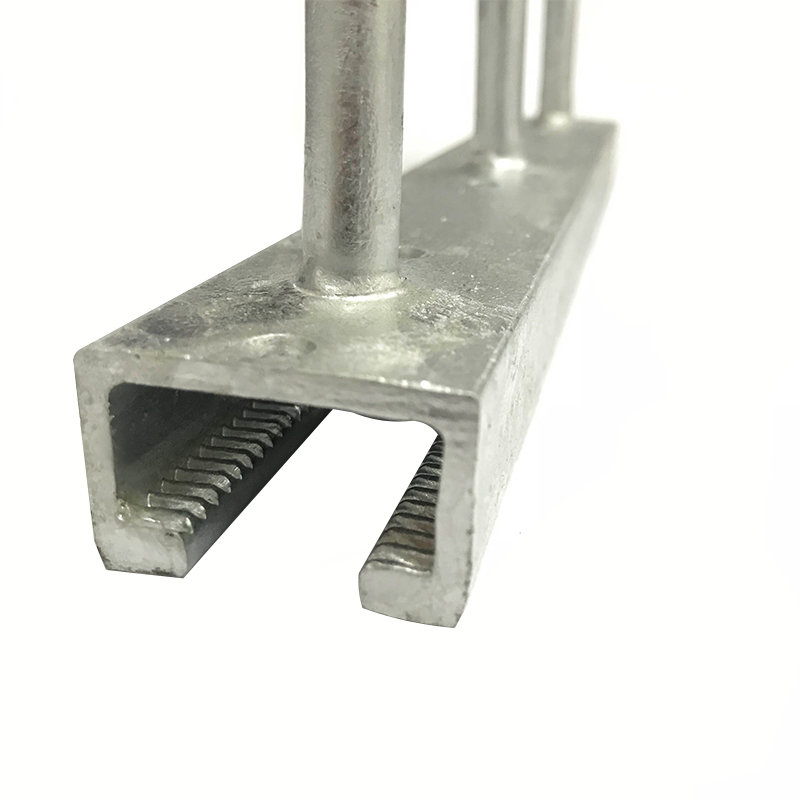

Varmvalsankarkanal är ett viktigt stålmaterial som ofta används i byggnader, broar, vägar och andra anläggningskonstruktioner. Den tillverkas genom en varmvalsningsprocess och har hög hållfasthet, hög seghet och god utmattningsbeständighet. Det kan effektivt motstå och sprida spänningen och trycket i strukturen. Det varmvalsade ankarkanalstålet har en unik tvärsnittsform och är utformad med ett speciellt ankarspår för att underlätta tät integration med betong eller andra konstruktionsmaterial och ge tillförlitliga förankringseffekter. Den har mekaniska egenskaper och bekväm konstruktionsprestanda.

Få en offert

Tidigare：Svetförankringskanal Nästa：Cold Roll Cast i ankare

parameter
Kontakta oss

Identifieringsvärden
Profil		72/48	72/49	55/42	52/34	54/33	50/30P	49/30	40/22P	40/25	38/17	HTA-CE 28/15
Typ		varmvalsad	kallvalsad	varmvalsad	varmvalsad	kallvalsad	varmvalsad	kallvalsad	varmvalsad	kallvalsad	kallvalsad	kallvalsad
Geometri HALFEN kanaler HTA-CE
Observera: observera installationshöjden h _inst

Material	Stål
	A4
	HCR
Bultar		72/48	72/48	50/30	50/30	50/30	50/30	50/30	40/22	40/22	38/17	HS 28/15
Trådar		M20 - M30	M20 - M30	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M20	M10 - M16	M10 - M16	M10 - M16	M6 - M12
S _SIb [mm]		129	129	109	88	88	98	81	79	65	52	42
Profil load capacity
N _Rd,s,I [kN]		55.6	55.6	44.4	36.1	30.6	21.7	17.2	19.4	11.1	10.0	5.0
V _Rd,s,I [kN]		72.2	55.6	57.8	39.7	30.6	22.4	17.2	19.4	11.1	10.0	5.0
M _Rd,s,flex [Nm]	Stål	7472	-	5606	2933	2595	2437	1455	1208	956	504	276
M _Rd,s,flex [Nm]	NR	7630	7493	-	2996	2595	2743	1485	1358	931	516	282
Geometri
h _inst [mm]①②		(191)	(193)	182 (185)	162 (164)	161 (164)	112 (161)	103 (101)	97 (154)	89 (89)	81 (82)	50 (79)
b _kap [mm]		72	72	54.5	52.5	54	49	50	39.5	40	38	28.0
h _kap [mm]		48.5	49	42	33.5	33	30	30	23	25	17.5	15.25
l _y [mm ⁴ ]	Stål	349721	293579	187464	93262	72079	52575	41827	19859	20570	8547	4060
l _y [mm ⁴ ]	NR	349721	293579	187464	93262	72079	52575	41827	19859	19097	8547	4060
h _ef [mm]		179	179	175	155	155	106	94	91	79	76	45
C _min [mm]		150	150	100	100	100	75	75	50	50	50	40

Tekniska specifikationer och ingenjörsguide för Hot Roll Anchor Channel

Varmvalsankarkanal är en kallformad C-formad stålprofil tillverkad genom en högtemperaturvalsningsprocess, designad för att ge en pålitlig strukturell anslutningspunkt inom armerade betongelement. Till skillnad från traditionella borrmetoder gjuts dessa kanaler direkt in i betongen, vilket skapar en infälld fästyta. Varmvalsningen säkerställer en homogen kornstruktur genom hela stålprofilen, vilket avsevärt förbättrar kanalens mekaniska bärförmåga och utmattningsmotstånd. Denna produkt fungerar som det primära gränssnittet för kraftig fixering av gardinväggar, hissstyrskenor och mekaniska verktygsstöd i storskaliga infrastrukturprojekt.

Kärntekniska fördelar

Strukturell integritet: Varmvalsningsprocessen eliminerar inre spänningar och ger en jämn materialtjocklek, vilket möjliggör höga längsgående och tvärgående lastkapaciteter.
Dynamisk belastningsprestanda: Konstruerad för att motstå seismiska aktiviteter och högfrekventa vibrationer, vilket gör den lämplig för transportinfrastruktur och industrianläggningar.
Icke-förstörande integration: Genom att eliminera behovet av borrning efter installationen bevarar kanalen integriteten hos armeringsjärnen och förhindrar mikrosprickor i underlaget.
Korrosionsbeständighet: Typiskt avslutad med varmförzinkning (HDG) till en minsta tjocklek på 50-80 mikron, vilket säkerställer långvarig hållbarhet i externa eller fuktiga miljöer.

Viktiga produktegenskaper

Funktion	Specifikation / Detalj
Materialklass	Kolstål (S235JR eller S355J2) eller rostfritt stål (A4/316)
Tillverkningsprocess	Varmvalsad stålprofil med svetsade T-bultar eller I-ankare
Lastriktning	Kan överföra spänning och tvärgående skjuvlast

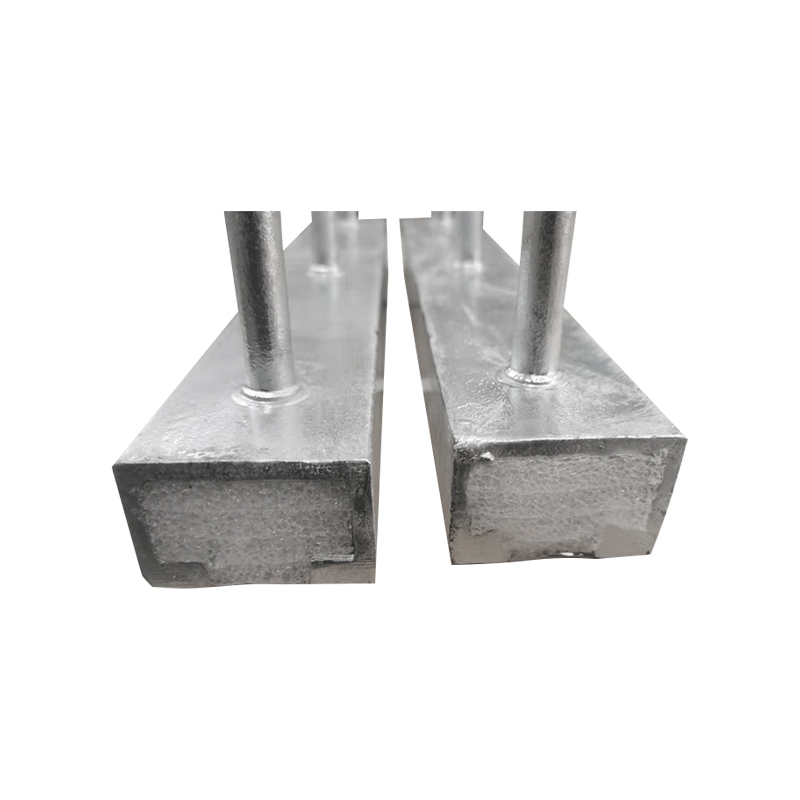

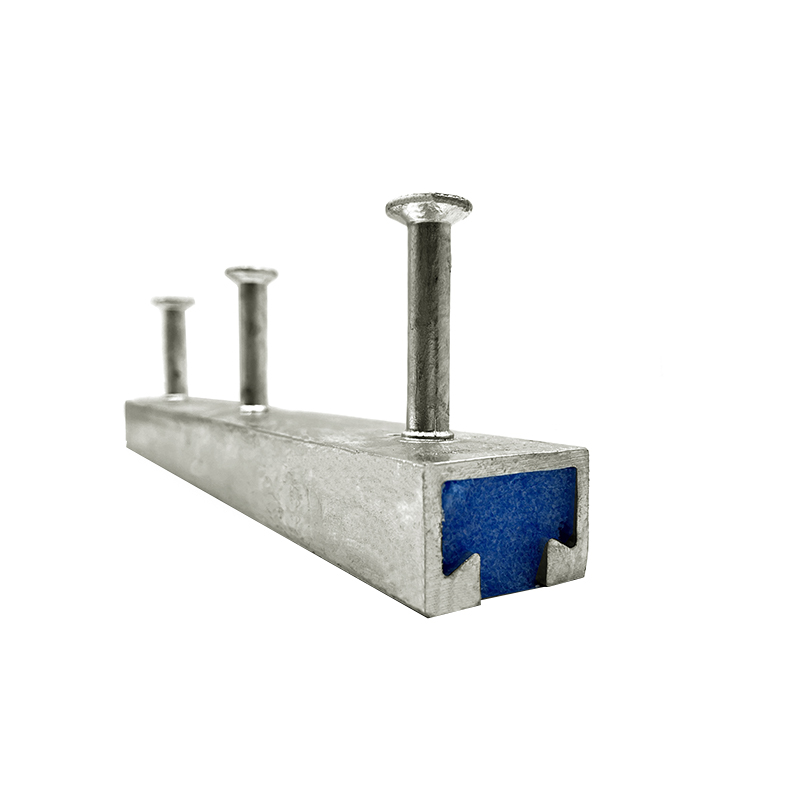

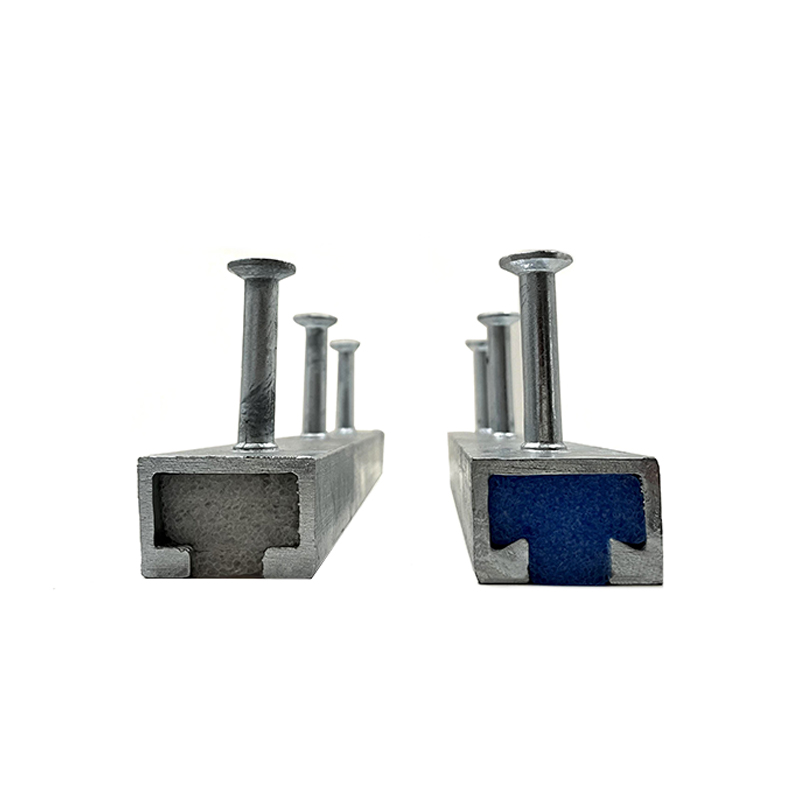

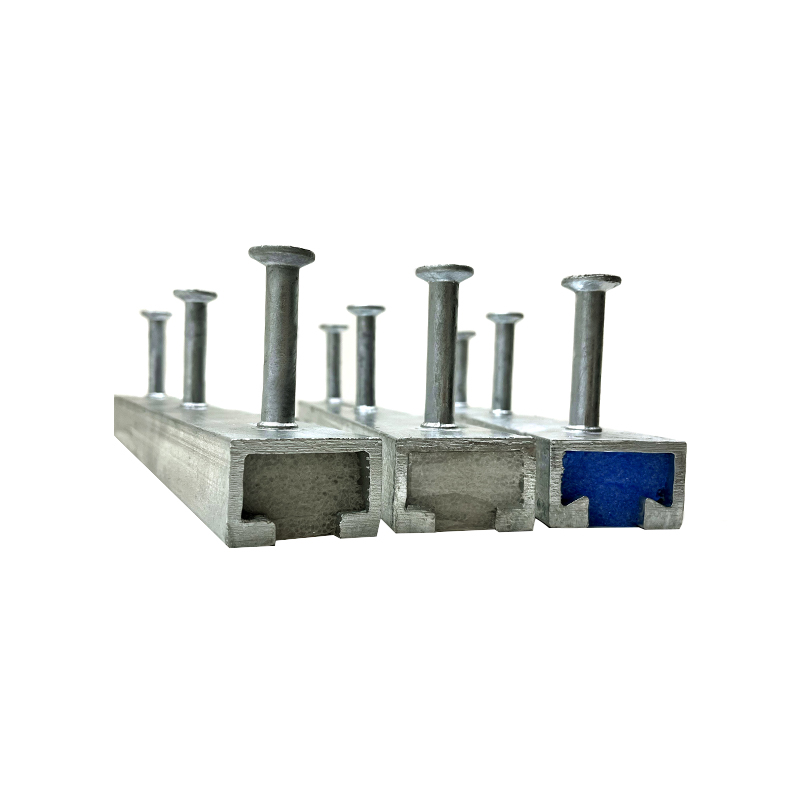

Installationstyp	Platsgjuten med skumspackel för att förhindra inträngning av betong
Justeringsområde	Kontinuerlig längdjustering längs kanalaxeln

Primära tillämpningsscenarier

Gardinväggssystem: Säkring av aluminium- eller stenfasadfästen i kanten av betonggolv.
Installation av hiss och rulltrappa: Fixering av styrskenas fästen och tunga maskiner i hisschaktet.
Tunnel- och broteknik: Stödjer överliggande kontaktledningssystem, ledningar och ventilationsutrustning.
Industriell anläggningskonstruktion: Montering av kranskenor och tunga rörställ på pelare av armerad betong.

Installations- och säkerhetsprotokoll

Positionering och fixering

Förankringskanaler måste fästas säkert i formen eller förstärkningsburen med spik eller bindtråd innan betonggjutning. Det är viktigt att se till att kanalytan är i jämnhöjd med den slutliga betongytan för att möjliggöra korrekt införande av T-bultar.

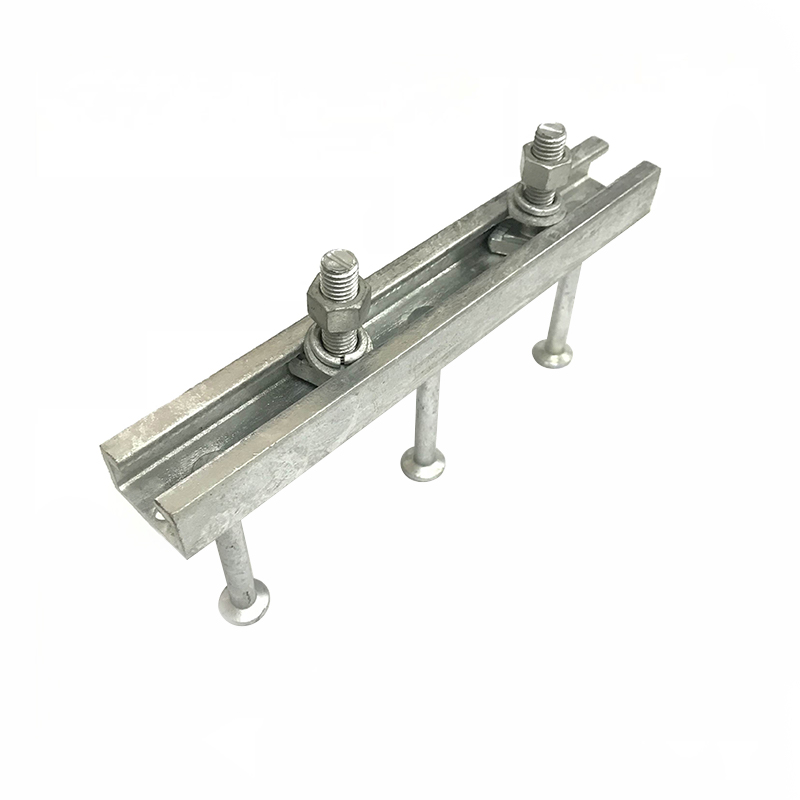

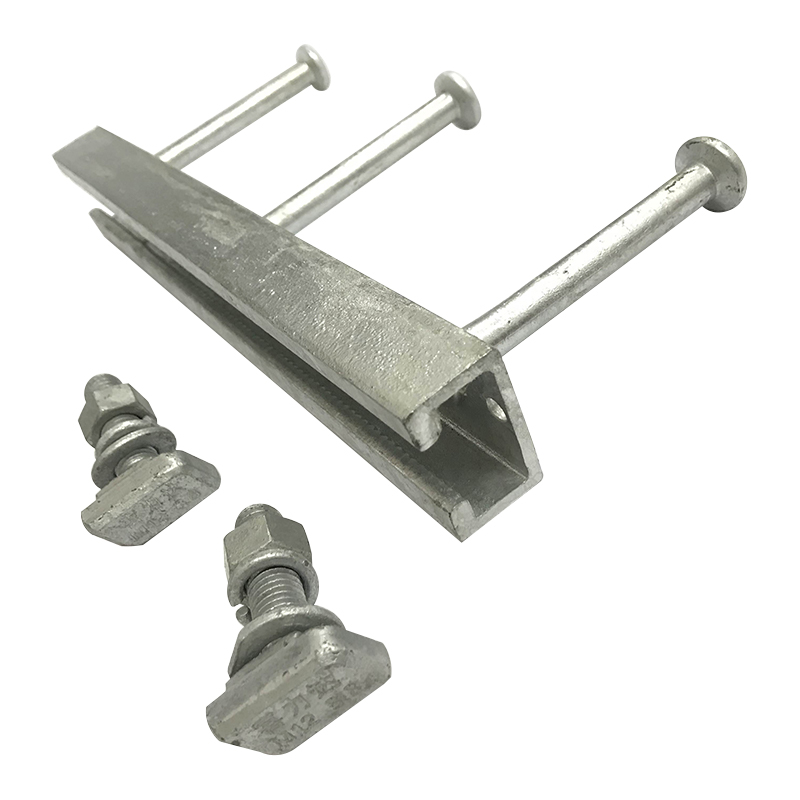

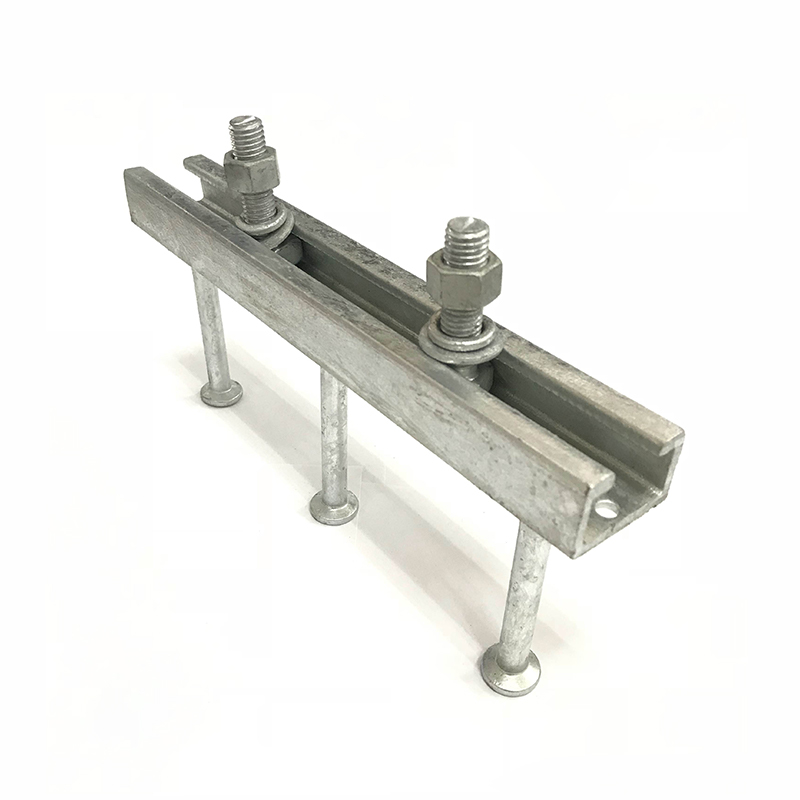

Användning av T-bult

Använd endast matchande T-bultar som specificeras för den specifika kanalprofilstorleken. Se till att T-bulten vrids 90 grader efter insättningen och dras åt till tillverkarens specificerade vridmomentinställning för att uppnå full lastkapacitet.

Förvaring och hantering

Kanaler bör förvaras i en torr, ventilerad miljö för att förhindra ytoxidation före gjutning. Undvik mekaniska stötar som kan deformera kanalläppen under transporten, eftersom detta kommer att förhindra smidig rörelse av fästbultar.
