Undercut Anchor För Naturen Stenplattor

Undercut Anchor For Nature Stone Slabs - Pålitliga fasadmonteringslösningar

Den här sidan ger detaljerade specifikationer för vårt Undercut Anchor-system, en professionell lösning för säker och dold installation av fasadpaneler i natursten. Detta system är konstruerat för att möta de stränga kraven från modern arkitektonisk design, och erbjuder en hållbar och estetiskt tilltaloche finish för en mängd olika byggnadsprojekt.

Produktegenskaper och tekniska fördelar

• Dold installation: Den underskurna designen möjliggör ett helt dolt fästsystem som bevarar naturstensfasadens estetiska integritet. Detta är en nyckelfunktion för projekt som kräver ett rent, sömlöst utseende.
• Hög lastbäroche kapacitet: Dessa ankare är konstruerade för överlägset utdragningsmotstånd och ger exceptionell säkerhet och stabilitet för tunga stenbeklädnadspaneler. Bärförmågan är en kritisk faktor för fasadteknik och säkerhet.
• Justerbar montering: Vårt system innehåller komponenter för tredimensionell justerbarhet, vilket möjliggör exakt inriktning och utjämning av stenplattor under installationen. Denna funktion förenklar byggprocessen och säkerställer en perfekt fasadinriktning.
• Korrosionsbeständighet: Tillverkade av högkvalitativt rostfritt stål (A2/A4), erbjuder ankarna utmärkt motståndskraft mot miljöfaktorer, inklusive fukt och frätande ämnen. Detta säkerställer långsiktig hållbarhet och är avgörande för ytterväggsbeklädnadssystem .

Produktbeskrivning

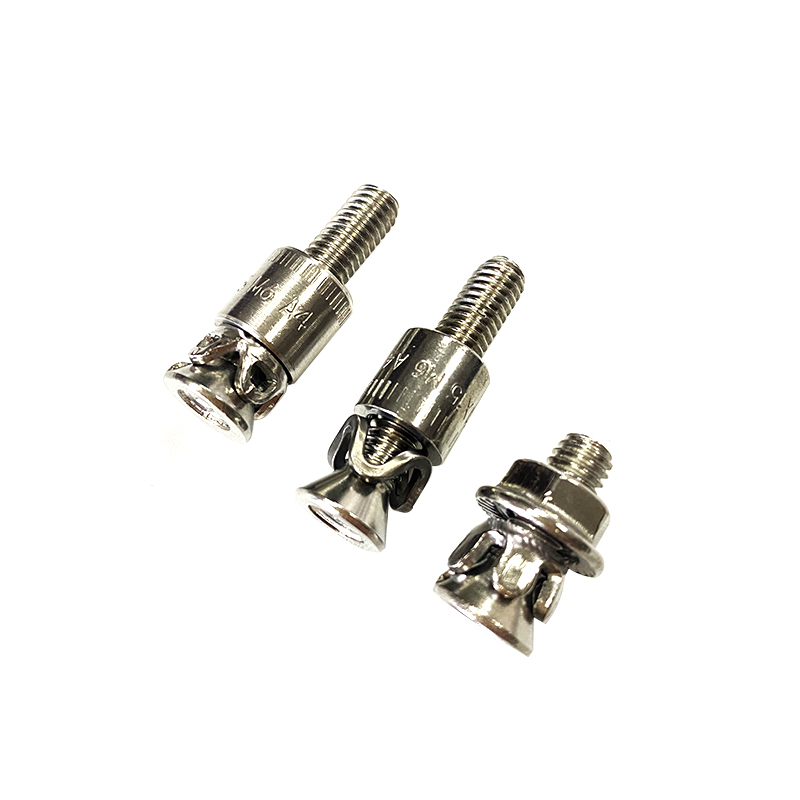

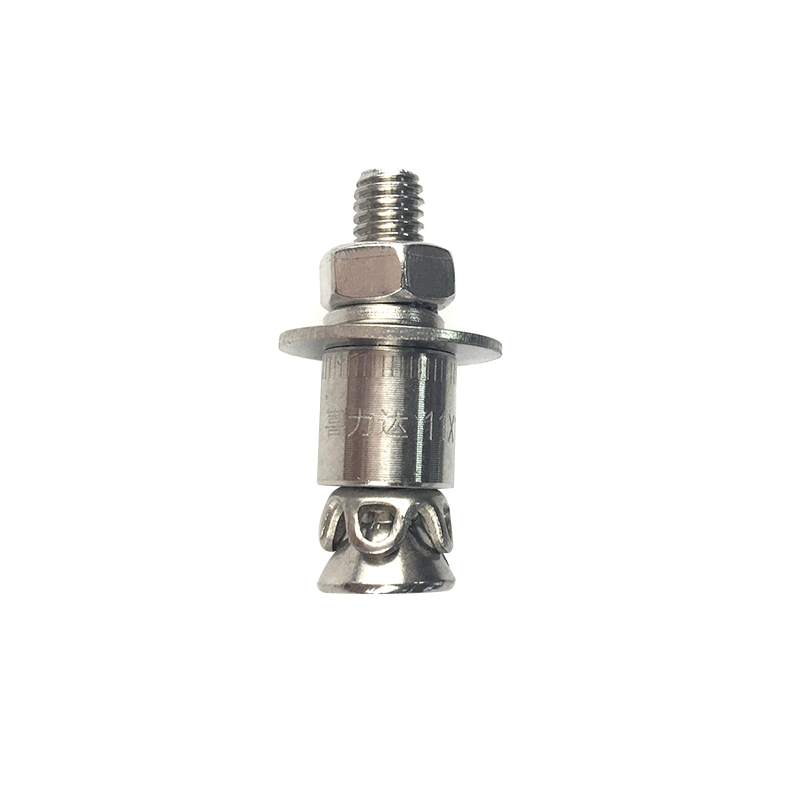

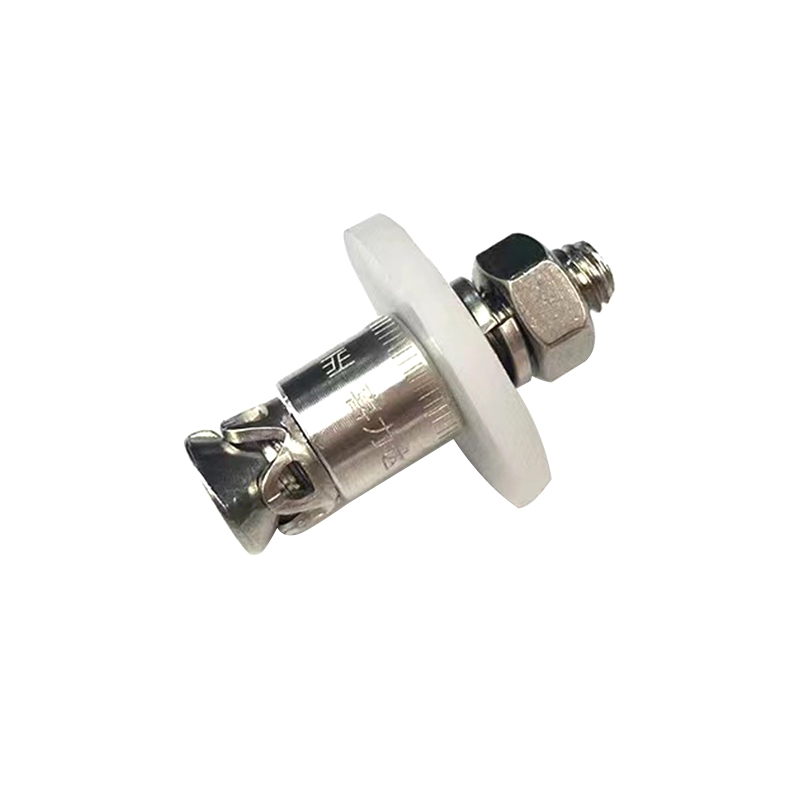

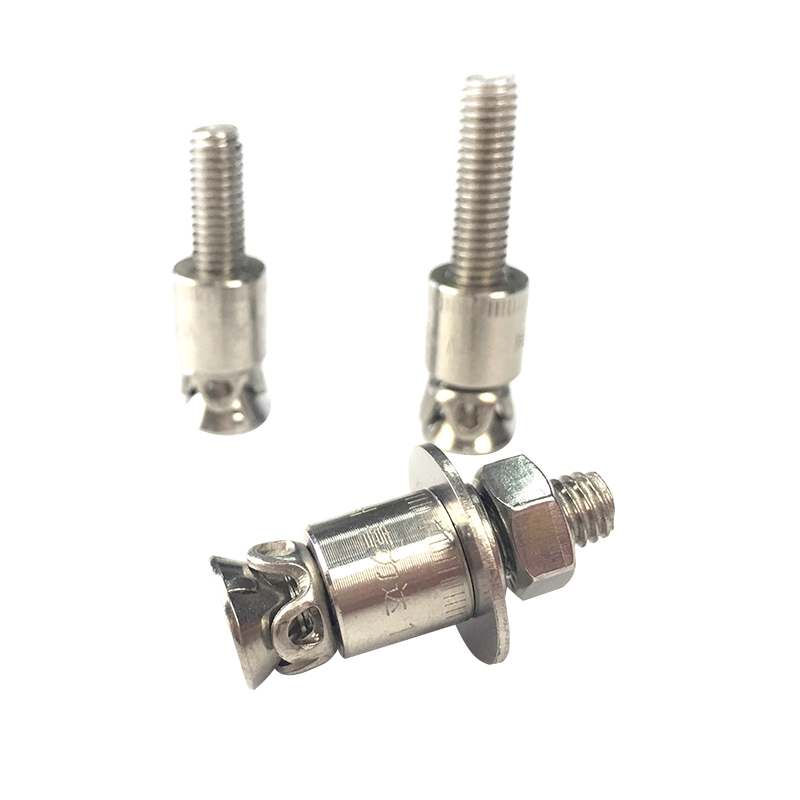

Undercut Anchor-systemet är ett specialiserat mekaniskt ankare speciellt utformat för säker och spänningsfri fastsättning av naturstensplattor på en stödjande underkonstruktion. Detta system fungerar enligt principen om ett underskuret borrhål, vilket skapar en förreglingskoppling inuti stenpanelen. Denna metod ger en pålitlig, icke-expanderande och spänningsfri infästning, avgörande för att förhindra spänningssprickor i stenen. Denna lösning används i stor utsträckning i arkitektoniska fasadprojekt där dolda fasadfixeringssystem är en designförutsättning.

Tillverkade enligt strikta industristandarder genomgår våra underskurna ankare rigorös kvalitetskontroll för att säkerställa konsekvent prestanda. Användningen av förstklassigt rostfritt stål, i kombination med precisionsteknik, garanterar en produkt som uppfyller internationella standarder för fasadsäkerhet och livslängd. Denna produkt är idealisk för professionella installatörer som söker pålitlig marmorbeklädnadsankare and granitpanelfästen .

Tekniska specifikationer

Applikationsfält

Denna produkt är konstruerad för användning i en mängd olika industriella och arkitektoniska scenarier, inklusive men inte begränsat till

• Exteriöra fasadsystem: Idealisk för att säkra regnskärmsfasader i natursten på höghus och kommersiella byggnader. Detta inkluderar travertin fasadinstallation and kalkstensbeklädnadsinstallation .
• Interiör Väggbeklädnad: Lämplig för montering av tunga stenpaneler i inre utrymmen som lobbyer och utställningslokaler där en sofistikerad, sömlös finish önskas.
• Arkitektoniska ombyggnader: Används vid renovering av befintliga byggnader för att uppgradera fasaden med nya stenbeklädnadspaneler.

FAQ

Hur skiljer sig underskurna ankare från traditionella stenbeklädnadsankare?

Underskurna ankare skapar en mekanisk förregling genom att expandera till ett förborrat, koniskt hål i stenen, vilket ger en säker, icke-expanderande anslutning som är oberoende av stenens draghållfasthet. Däremot förlitar sig många traditionella ankare på en expanderande friktionspassning, vilket kan utöva påfrestningar på stenen och öka risken för sprickbildning. Underskärningsmetoden är mycket effektiv för dold fixering och överlägsen lastfördelning, vilket gör den till det föredragna valet för high-end fasadsystem av natursten .

Vilka typer av natursten är kompatibla med detta system?

Vårt Undercut Anchor-system är designat för kompatibilitet med ett brett utbud av täta, hårda naturstensmaterial, inklusive granit, marmor, travertin och kalksten. Valet av lämplig ankarstorlek och installationsteknik beror på den specifika stenens egenskaper och tjocklek. Vi rekommenderar att du konsulterar det tekniska databladet och utför preliminära utdragstest för att säkerställa optimal prestanda för din specifika stentyp.

Vad är den typiska bärförmågan för ett underskuret ankare?

Bärförmågan bestäms av flera faktorer, inklusive ankarstorleken, naturstensplattans typ och tjocklek samt installationens kvalitet. Till exempel kommer ett större ankare att ge en högre kapacitet. Vårt tekniska specifikationsblad ger detaljerade drag- och skjuvhållfasthetsvärden för varje ankarstorlek under standardförhållanden. Dessa ankare är speciellt utformade för att uppfylla de rigorösa säkerhetskraven för externa beklädnadsfixeringssystem och byggnormer.

Fördelar med installation med underskurna ankare

1. två gånger den slutliga lastkapaciteten (min.)

2. ankare kan placeras var som helst på ytan

3. Den panel kan statiskt optimeras

4. böjmoment för nedre panel

5. högre säkerhetsfaktorer

6. inga synliga fästelement (i fogen)

På grund av produktionsmetoden som används för att tillverka naturstenspaneler (grindsåg) är tjocklekstoleranser på flera millimeter normala. Avståndsfixeringen kan dock jämna ut de olika paneltjocklekarna.

Användningen av drop-in ankaret för stand-off fixering erbjuder en lösning för utjämning av dessa tjocklekstoleranser. Den konstanta återstående väggtjockleken (RWD) (dimension från borrhålets botten till panelytan)

och ankarets konstanta totala längd ger ett visst avstånd. De olika paneltjocklekarna till

olika spaltbredder på baksidan av panelen mellan distansmuttern och baksidan av panelen.

De angivna fixeringstjocklekarna är baserade på användningen av en självlåsande mutter enligt DIN 985, en slät bricka enligt DIN125 och det erforderliga gängutsprånget. Båda komponenterna levereras inte med ankaret utan kan beställas som tillägg.

Om inga självlåsande muttrar används krävs en annan lämplig mutterlåsanordning. De olika fixeringstjocklekarna kan i varje enskilt fall beräknas utifrån ankarets bultlängd.

Den minsta paneltjocklek som anges baseras på installationsmetoden eller ankartypen. Nationella bestämmelser är alltid avgörande och måste iakttas.
