AZZ04 rostfritt stål Omega-fäste för naturstensbeklädnad och fixering

AZZ04 Omega-fäste i rostfritt stål för beklädnad och fixering av natursten

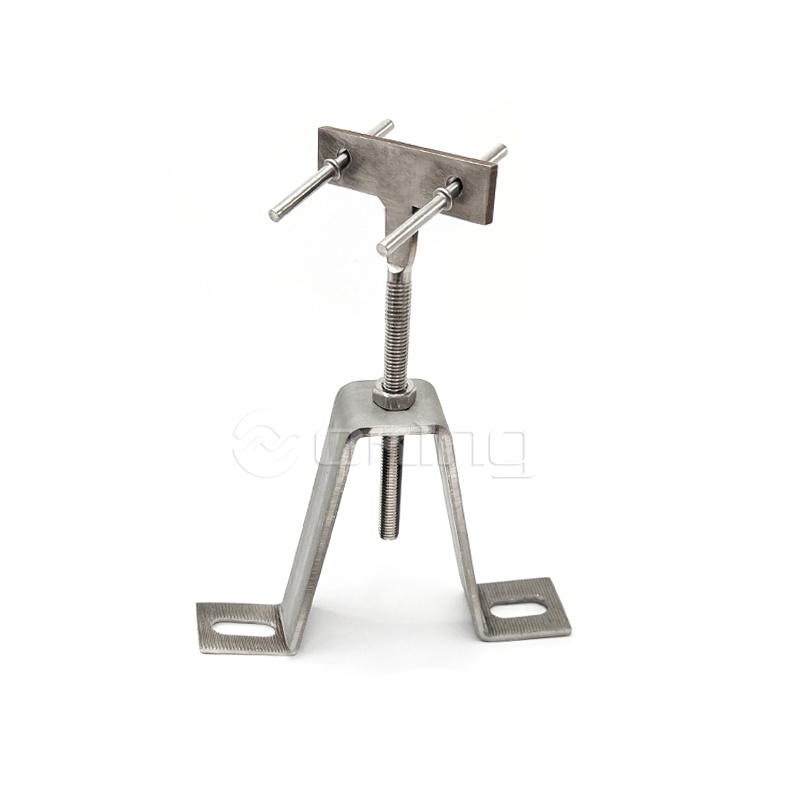

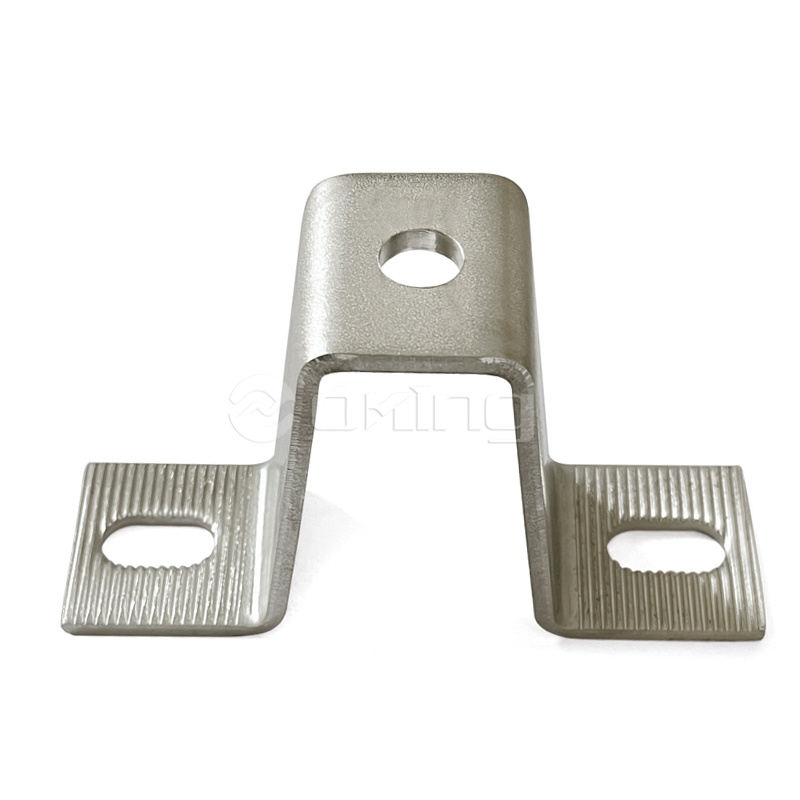

AZZ04 rostfritt stål Omega Bracket är en specialiserad strukturell komponent konstruerad för säker förankring av naturstenspaneler i ventilerade fasadsystem. Designad med en Omega-fellermad profil , ger detta fäste en robust mekanisk förbindelse mellan byggnadsunderlaget och stenbeklädnaden. Tillverkad av korrosionsbeständigt rostfritt stål , den är speciellt utvecklad för att hantera döda laster av tunga stenmaterial samtidigt som den tar emot termisk expansion och vindtryck. Dess geometri möjliggör exakt justering under installationen, vilket säkerställer en jämn och jämn finish för yttre och inre stenväggar.

Kärnfördelar

• Strukturell integritet: Omega-profilen fördelar mekanisk belastning över fästpunkterna, vilket minskar risken för punktbelastningsbrott i tunga stenapplikationer.
• Korrosionsbeständighet: Att använda högkvalitativt rostfritt stål säkerställer att konsolen förblir strukturellt sund i fuktiga, kustnära eller industriellt förorenade miljöer.
• Installationsprecision: Designen underlättar multiaxiell justering, vilket gör att installatörer kan kompensera för ojämnheter i mur- eller betongunderlaget.
• Termisk anpassningsförmåga: Fästsystemet möjliggör oberoende förflyttning av stenpaneler, vilket förhindrar sprickor orsakade av termisk expansion och sammandragning av byggnadsskalet.

Tekniska specifikationer och funktioner

Primära tillämpningsscenarier

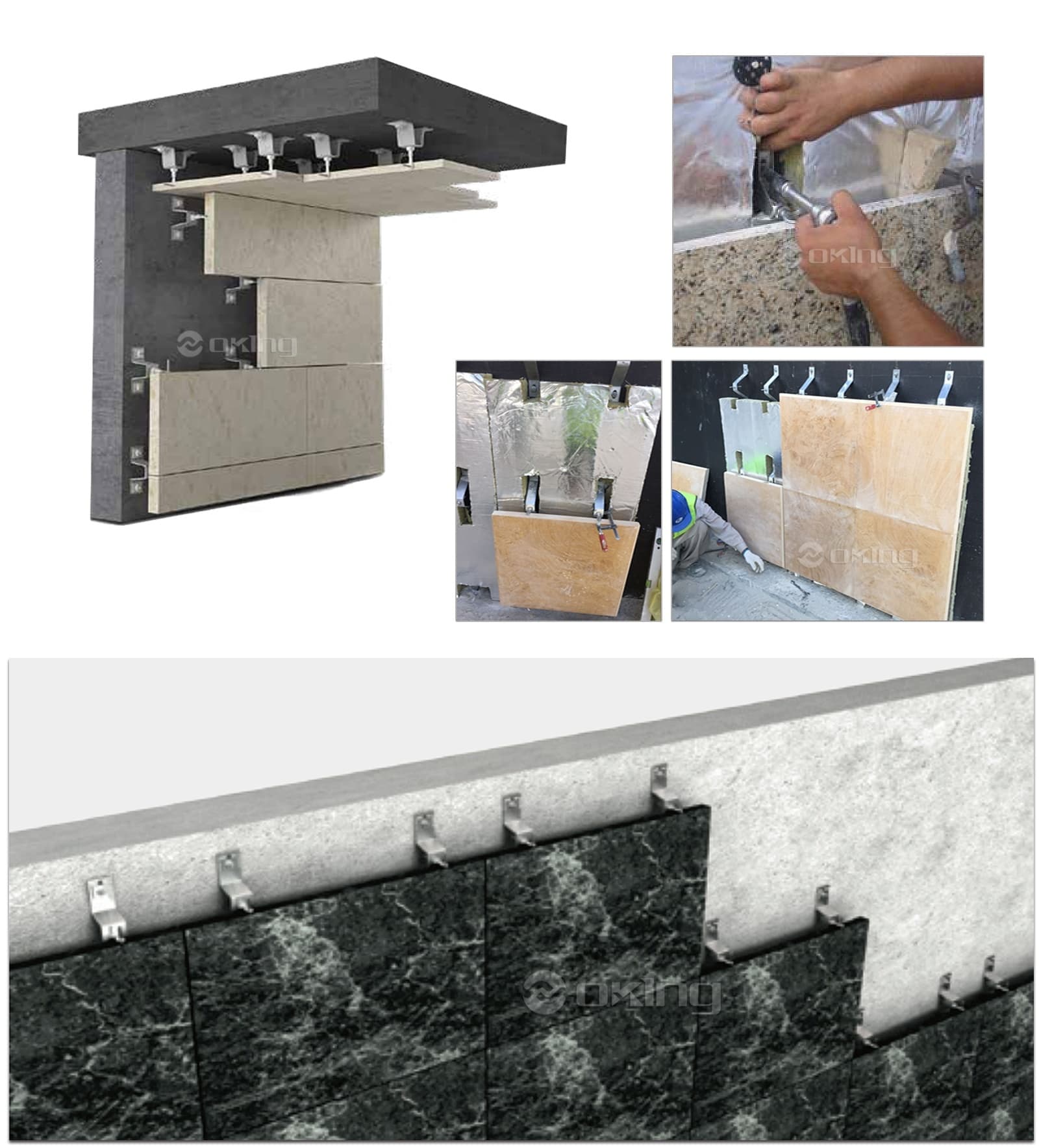

• Ventilerade fasader: Används som den primära fixeringskomponenten för beklädnad av granit, marmor och kalksten på kommersiella höghus och bostadshus.
• Invändig kraftig beklädnad: Säkring av dekorativa stendetaljer i lobbyer, flygplatser och offentlig infrastruktur.
• Renoveringsprojekt: Eftermontering av stenpaneler över befintligt murverk för att förbättra estetiska och termiska prestanda.
• Förstärkning av våtbeklädnad: Fungerar som ett mekaniskt säkerhetsankare i kombination med traditionella murbruksfixeringsmetoder.

Installations- och säkerhetsriktlinjer

Substratförberedelse

Se till att betong- eller murverksunderlaget är strukturellt stabilt och fritt från löst skräp. Borrhål måste motsvara exakt diametern på expansionsankare or kemiska bultar används med AZZ04-fästet.

Materialkompatibilitet

Använd endast fästelement i rostfritt stål (bultar, muttrar och brickor) med AZZ04-fästet för att förhindra galvanisk korrosion . Att blanda fästelement av kolstål med konsoler av rostfritt stål leder till accelererad oxidation och systemfel.

Förvaringsvillkor

Förvara fästena i en torr miljö, borta från direkt kontakt med kolstålprodukter eller kemikalier som innehåller klorider. Att förvara fästena i originalförpackningen tills installationen förhindrar ytföroreningar och repor som kan äventyra passivt lager av stålet.

Meddelande om belastningsberäkning

Avståndet och tjockleken på AZZ04-fästena måste bestämmas av en konstruktionsingenjör baserat på den specifika specifik vikt av stenen, vindlastkraven för den geografiska regionen och fasadens totala höjd.

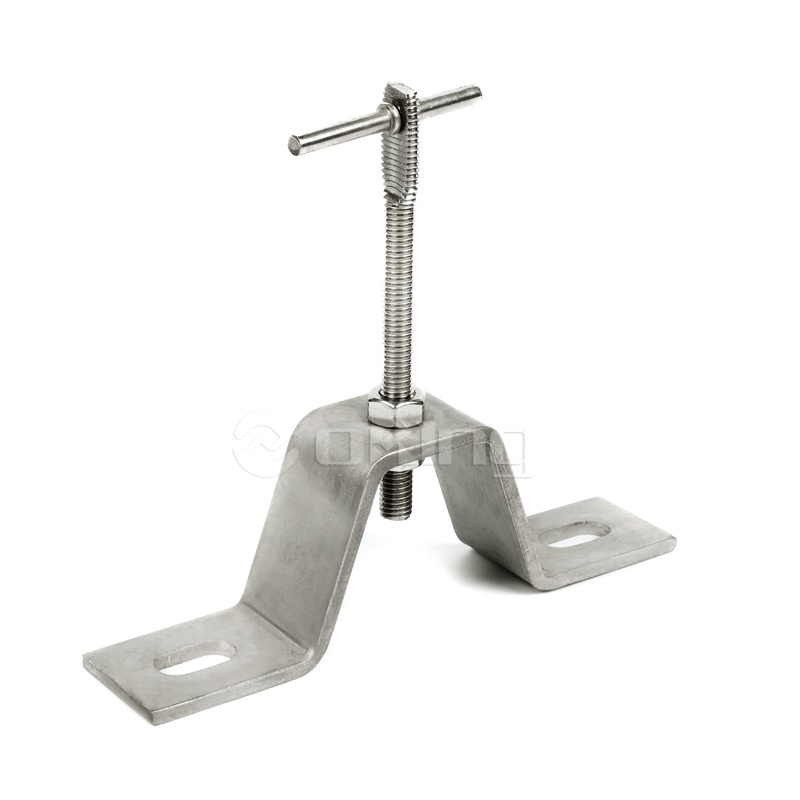

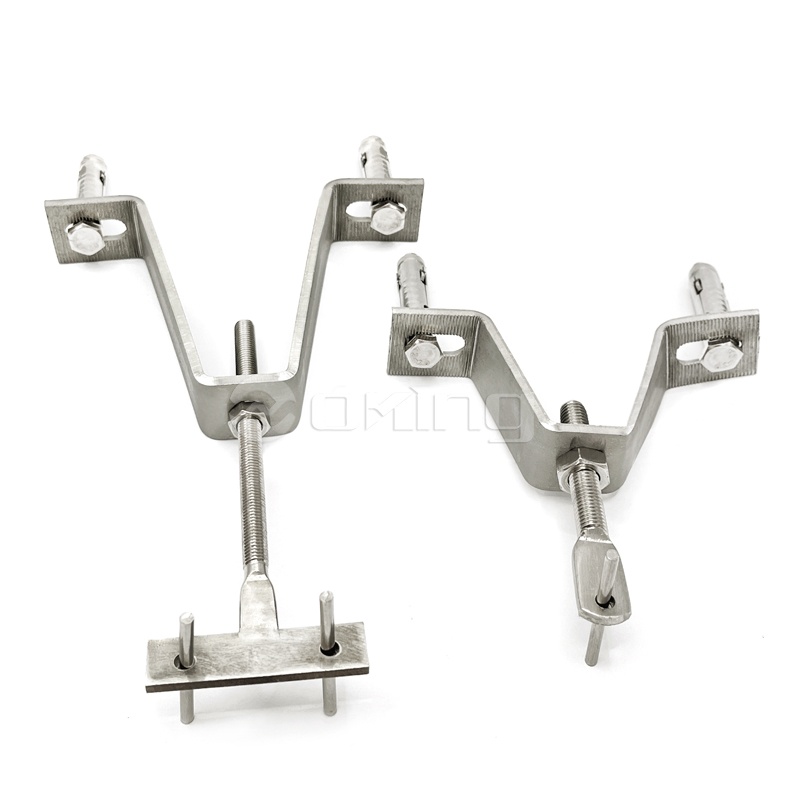

AZZ04 Omega Bracket Stone Fixing System/ Z Ankare För Soffits

●Tekniska detaljer

Rostfritt stål 201 304 316 vinkel för infästning av marmorbeklädnad
Utsprång mellan 45 och 135 mm
Lastar upp till 800N

Lämplig för horisontella och vertikala fogar

Stentjocklekar 20-50 mm

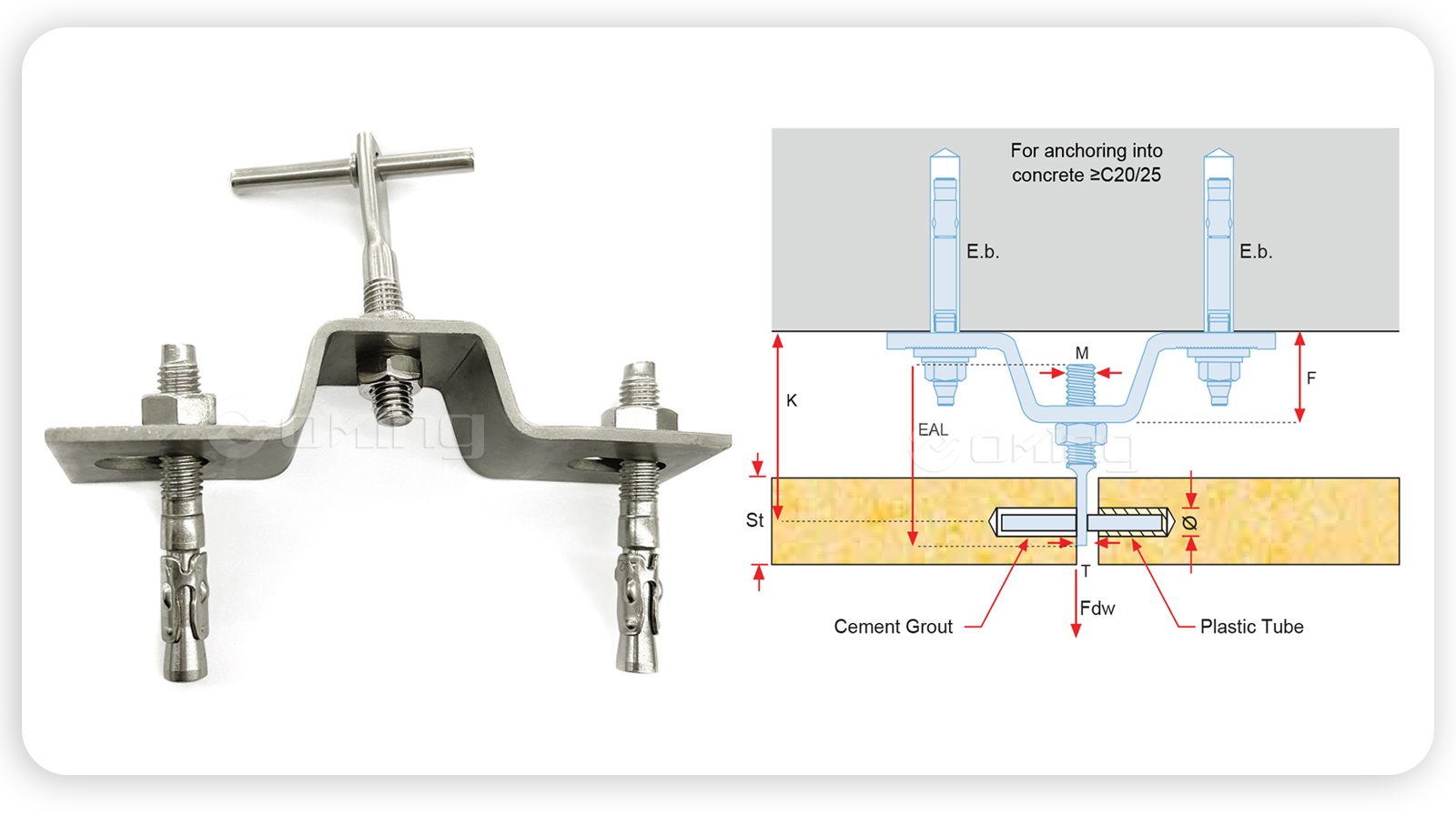

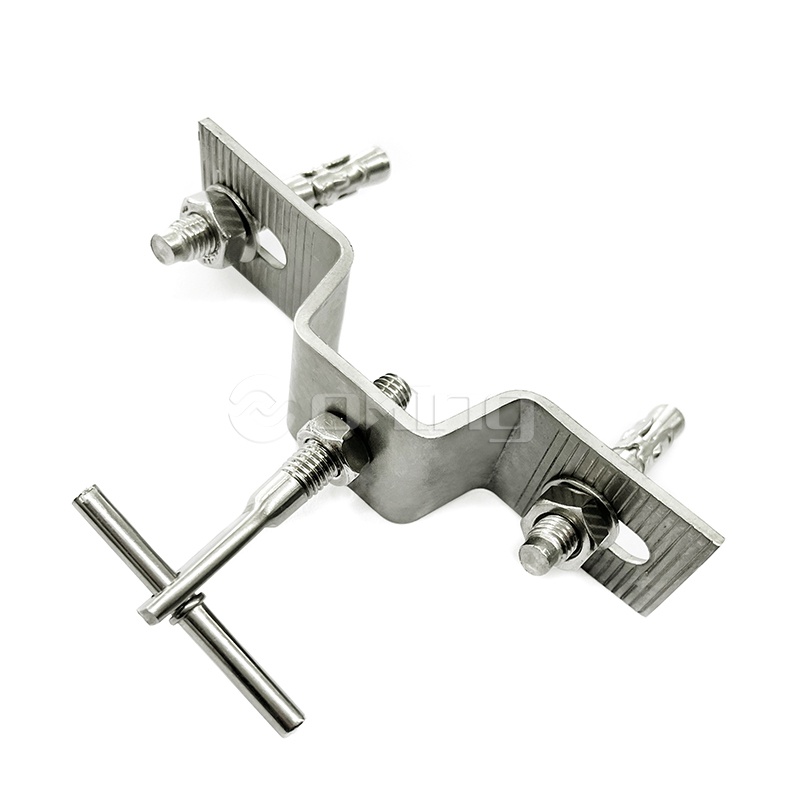

Fäst på bärande väggar med expansionsbultar och på kanaler med ställskruvar
Material: 1.4571/1.4404/1.4401 (A4/AISI 316) eller 1.4301 (A2/AISI 304)
