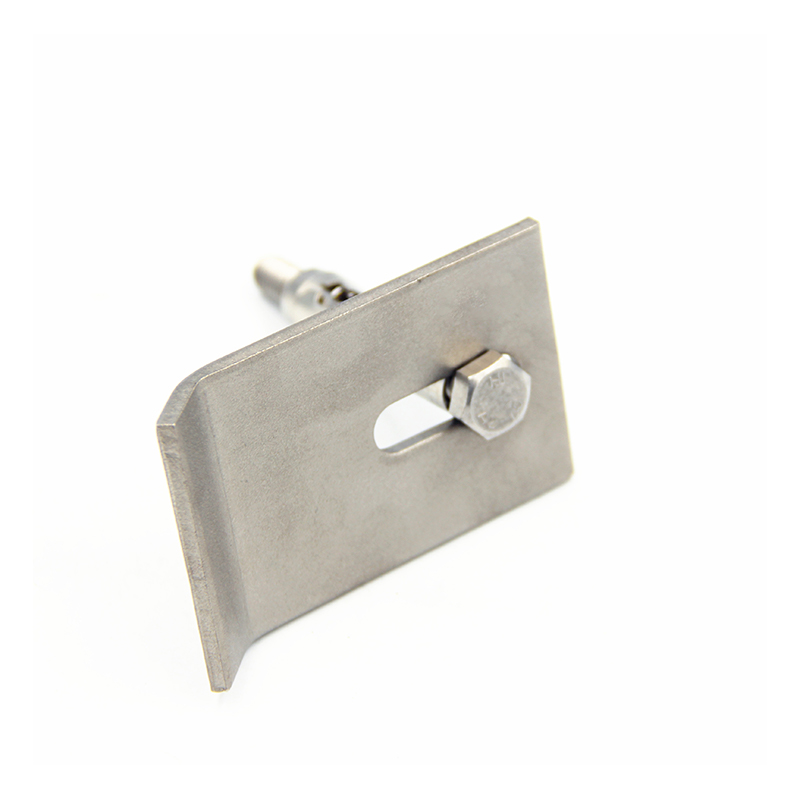

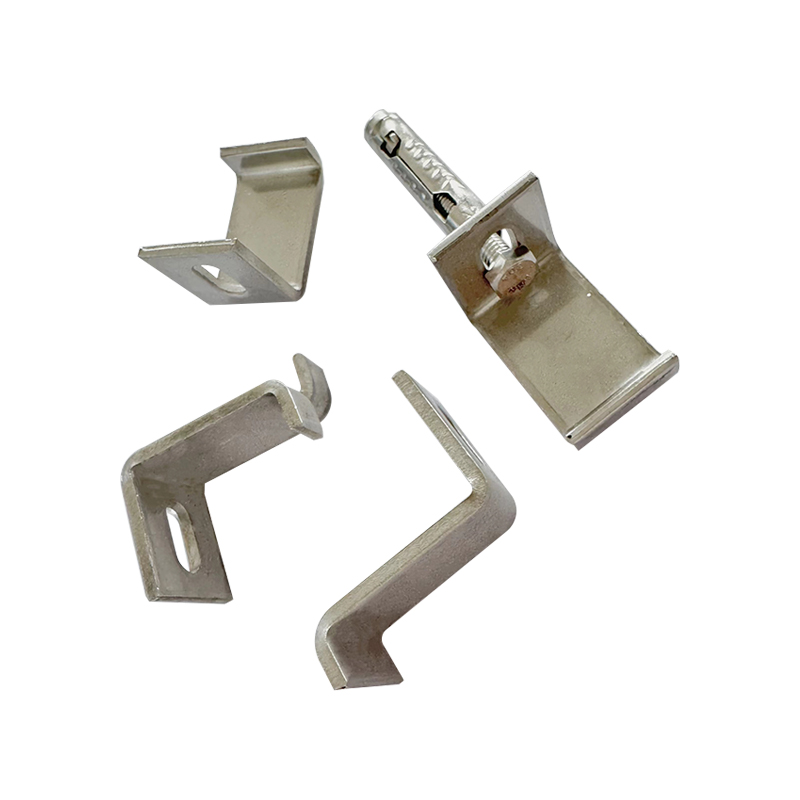

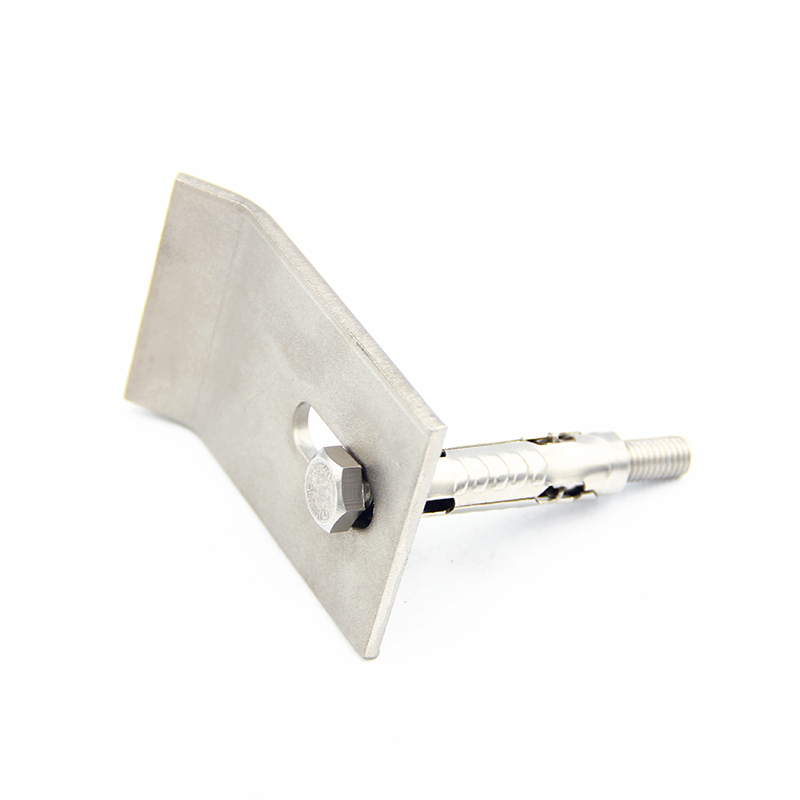

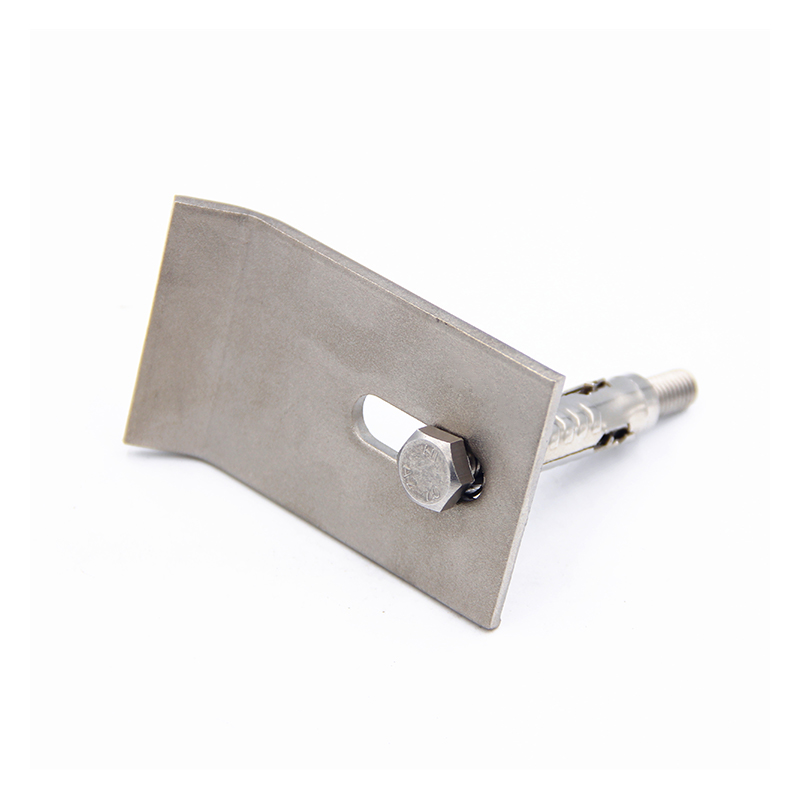

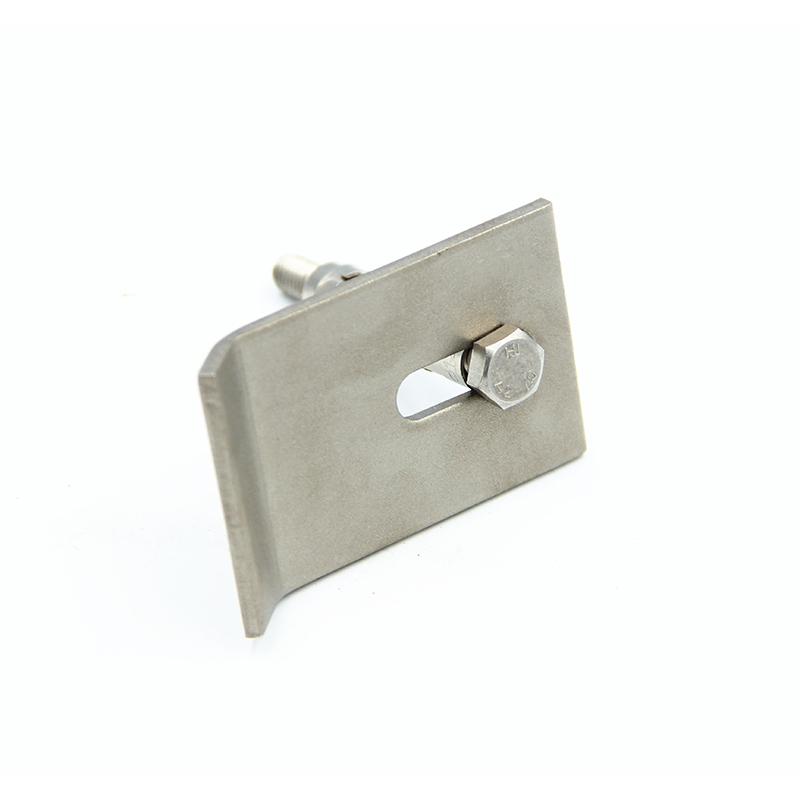

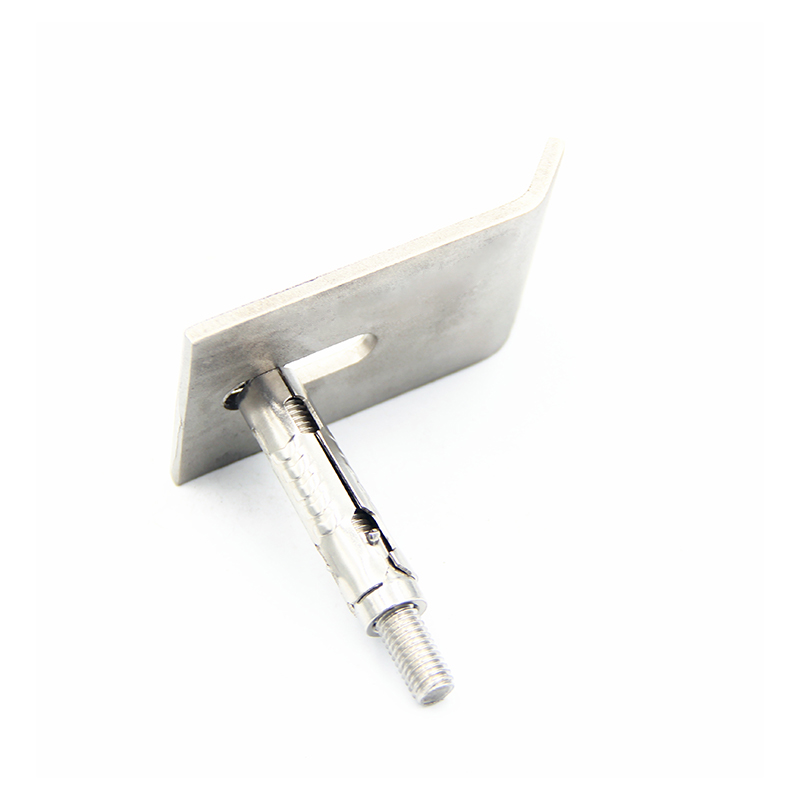

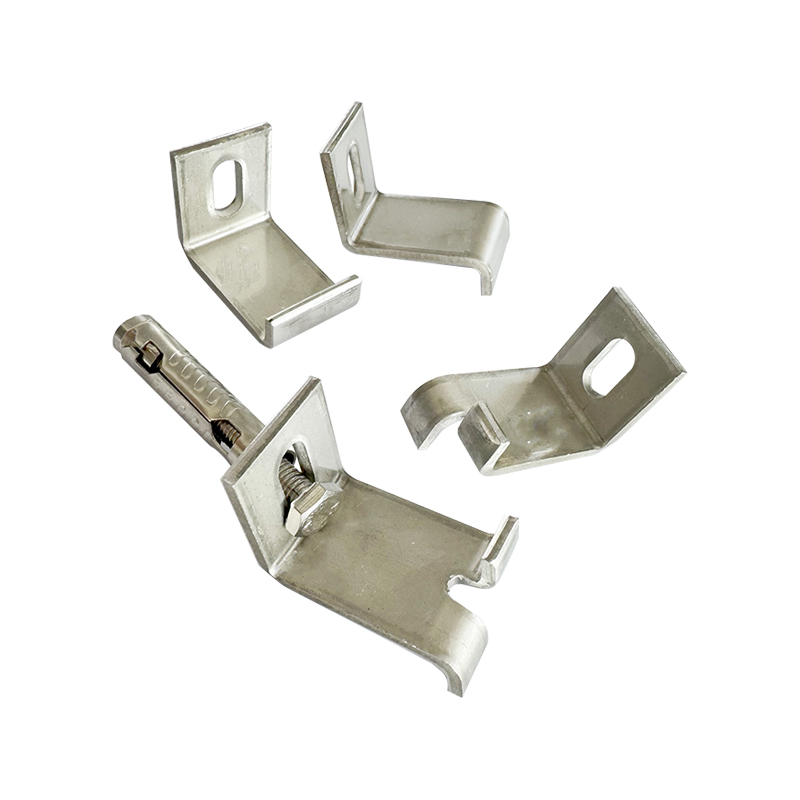

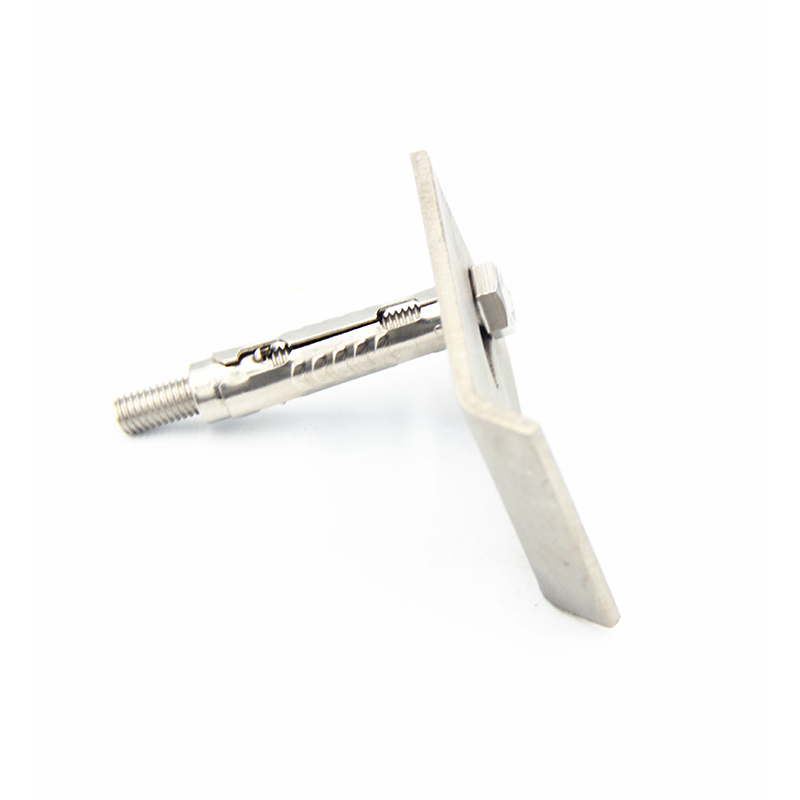

Det torrhängande övre fästet i rostfritt stål är en stödkomponent speciellt utformad för torrhängande installation. Dess prestanda och hållbarhet gör det till det föredragna tillbehöret i modern arkitektonisk dekoration. Fästet är tillverkat av högkvalitativt rostfritt stålmaterial, som har extremt hög korrosionsbeständighet och styrka och kan bibehålla sin stabilitet och tillförlitlighet under lång tid i olika tuffa miljöer. Dess unika design gör installationen enkel och snabb och kan effektivt skingra och bära väggens vikt, vilket säkerställer säkerheten och stabiliteten för den torrhängande installationen.
Få en offert
Tidigare：Dubbelhål upp och ner vinkelnNästa：Det finns ingen nästa produkt
  • parameter
  • Kontakta oss
  • Delkonstruktionskomponent
    Edge Up beklädnadsfäste
    Justerbart stödsystem för terrakottafasadmontage
    Serie: EB-A / EB-SS
    Kompatibilitet: AOZ clip system T-25, T-35, T-45

    Produktöversikt

    Edge Up beklädnadsfäste is a load-bearing component within ventilated facade sub-construction systems. It connects vertical holding tracks to the building substrate while providing three-dimensional adjustability for surface irregularity compensation. Manufactured from aluminum (EB-A) or stainless steel (EB-SS), the bracket accommodates thermal expansion through slotted hole geometry. Two functional variants are available: fixed point brackets carrying both horizontal and vertical loads, and sliding point brackets restricting movement to horizontal axis only. Standard projection ranges from 60 mm to 480 mm, adjustable in 10 mm increments via telescopic or spacer configurations.

    60-480
    mm projektionsområde
    10
    mm justeringssteg
    2.5
    kN tillåten belastning

    Tekniska specifikationer

    Materialalternativ
    Aluminium EN AW-6060 T6 / Rostfritt stål AISI 304 eller 316L
    Ytbehandling
    Anodiserad (aluminium) / Passiverad (rostfritt stål)
    Lastkapacitet (karakteristisk)
    2,5 kN kompression / 2,0 kN spänning (säkerhetsfaktor 3,0 tillämpad)
    Alternativ för termisk brytning
    PA6.6-insats tillgänglig för aluminiumfästen (reduktion av värmeledningsförmåga 85 %)
    Fästelementskompatibilitet
    M8 eller M10 ankarbultar; kemiska ankare rekommenderas för betongunderlag
    Korrosionsklass (EN ISO 12944)
    C4 (aluminium med anodisering) / C5 (rostfritt stål 316L)

    Funktionsvarianter

    Fast punktfäste
    Lastriktning: horisontell vertikal
    • Styv anslutning till underlag
    • Definierar referenspunkt för termisk expansion
    • Rekommenderas var 8-10 m längs fasaden
    • Integrerad utjämningsskruv ±5 mm
    Typ: EB-F
    Glidpunktsfäste
    Lastriktning: endast horisontellt
    • Längsgående slitshål tillåter termisk rörelse
    • Vertikal last överförd till intilliggande fast punkt
    • Rörelsekapacitet ±8 mm per fäste
    • Friktionsreducerande gränssnitt ingår
    Typ: EB-S

    Installationssekvens

    01
    Förberedelse av underlag
    Identifiera ankarpositioner baserat på strukturell beräkning. Maximalt ankaravstånd 800 mm horisontellt, 1200 mm vertikalt. Använd lasernivå för referenslinjeöverföring.
    02
    Fäste montering
    Fäst fästet till underlaget med hjälp av specificerade ankare. Uppnå vridmomentvärde 18-22 Nm för M8 fästelement. Kompensera ojämnheter i underlaget med hjälp av medföljande mellanläggsplattor.
    03
    Vertikal spårfäste
    Koppla in det vertikala hållarspåret i konsolkanalen. Dra åt låsskruvarna med 15 Nm. För glidpunkter, håll 2-3 mm fritt utrymme vid spårändarna för rörelsetillåten.
    04
    Slutlig justering
    Använd konsolens utjämningsskruv för att uppnå ett slutligt plan inom 2 mm per 2 m. Verifiera lodrätheten hos vertikala spår innan du fortsätter med monteringen av klämman.

    Belastningsgrad per konsoltyp

    Typ av fäste Material Projektionsräckvidd Tillåten belastning Fz (kN) Tillåten belastning Fx/Fy (kN)
    EB-F aluminium EN AW-6060 T6 60-300 mm 2.5 1.8
    EB-F rostfritt stål AISI 304 60-480 mm 3.2 2.4
    EB-S aluminium EN AW-6060 T6 60-300 mm 1.5 (endast glidande) 1.2
    EB-S rostfritt stål AISI 316L 60-480 mm 2.0 (endast glidande) 1.6

    Prestandaegenskaper

    3D
    Justerbarhetsaxlar
    Horisontella, vertikala och djupkorrigeringar utan komponentbyte
    85 %
    Reduktion av köldbryggor
    Med tillval PA6.6 termisk brytinsats
    100
    Korrosionstestcykler
    Saltspraytest ISO 9227 (variant av rostfritt stål)
    ±10
    mm justering utanför planet
    Integrerad nivåskruvserie

    Systemkompatibilitet

    AOZ-T-25 klämma Kompatibel med EB-F / EB-S
    AOZ-T-35 hållstång Kompatibel med EB-F / EB-S
    AOZ-T-45 horisontell stångklämma Endast kompatibel med EB-F
    Vertikal hållarspår 40x40 Standardgränssnitt alla varianter

    Installationskrav

    Underlagsförhållanden
    Betong minsta hållfasthet C25/30. Murverk kräver genomgående bultar med stödplåtar. Stålunderkonstruktioner: använd tandade brickor för att förhindra att de lossnar under vibrationer.
    Termisk rörelsehantering
    Glidpunktsfästes must be installed at intervals not exceeding 800 mm along track length. Fixed point brackets positioned every 8-10 m of continuous facade.
    Korrosionsskydd
    Olika metallkontakt mellan aluminiumfästen och galvaniserade stålsubstrat kräver nylonbrickaisolering. Rostfria konsoler kompatibla med de flesta underlag utan isolering.
    Kvalitetskontroll
    Vridmomentverifiering efter installation krävs för 5 % av fixpunktsfästen. Dokumentera projektionslängder för as-built fasadgeometri.

    Vanliga tekniska förfrågningar

    Vad är den maximala utskjutningen för aluminium kontra rostfria fästen?
    Aluminium EB-F och EB-S stödjer utsprång upp till 300 mm. Varianter i rostfritt stål sträcker sig till 480 mm. För utsprång som överstiger 480 mm krävs specialkonstruktion och konsolförstärkning.
    Kan glid- och fixpunktsfästen blandas på samma spår?
    Ja. Systemdesignen kräver en fast punkt per kontinuerlig spårkörning (typiskt var 8-10 m) med alla mellanliggande fästen som glidpunkter. Denna konfiguration rymmer termisk expansion med bibehållen fasadplan.
    Vilken typ av fästelement rekommenderas för betongmontage?
    Kemiska ankare (injektionsbruk) ger högsta tillförlitlighet för fasadapplikationer. För C25/30 betong uppnår M8 x 80 mm ankare med 60 mm ingjutningsdjup designbelastningar. Mekaniska expansionsankare godtagbara endast för icke-sprucken betong.
    Hur åtgärdar man substratojämnheter utanför konsolens justeringsintervall?
    EB-fästen ger ±5 mm via nivelleringsskruv. För avvikelser upp till 30 mm, använd kompletterande mellanläggsplattor staplade mellan konsol och underlag. Avvikelser över 30 mm kräver förberedelse av underlaget före montering av konsol.

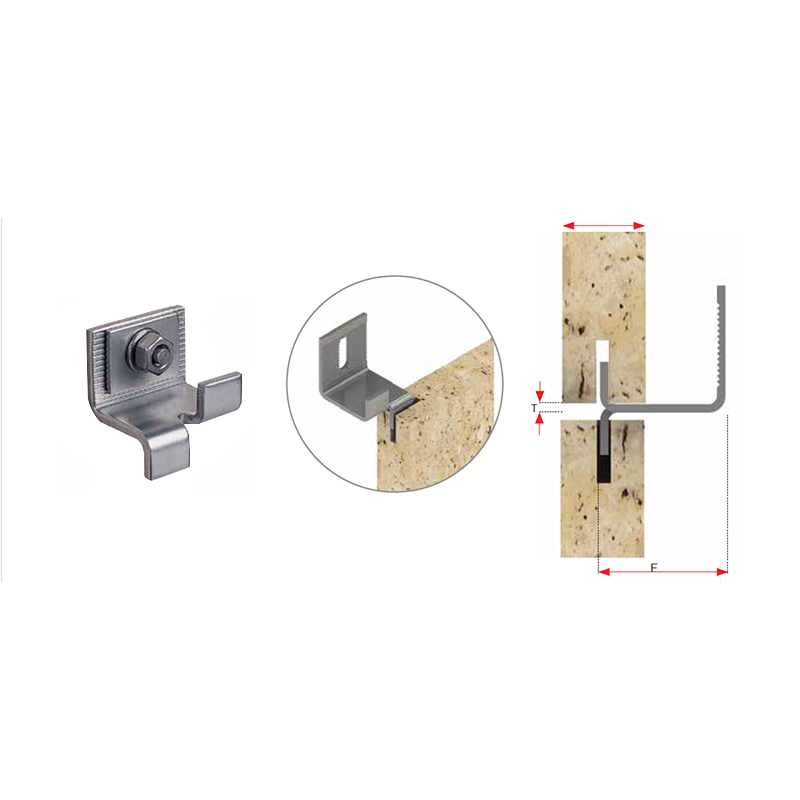

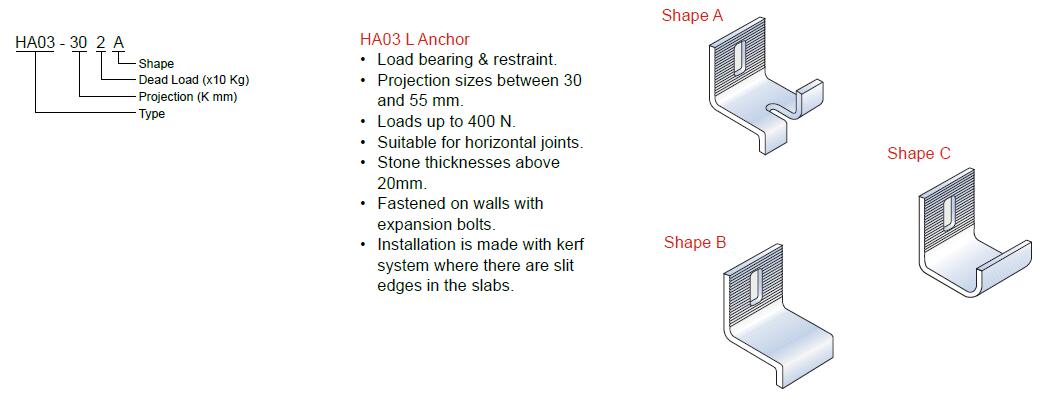

    Produktkod Tekniska detaljer
    Projektion Dödlast Vindtryck Vindsug Bultstorlek Stiftdiameter Ankarlängd Ankartjocklek
    K (mm) Fdw (N) Fwp (N) Fws (N) E.b.(mm) ф (mm) L (mm) T (mm)
    A01-301 30 100 156 110 M8X80 4 36 2
    A01-351 35 41
    A01-401 40 46
    A01-451 45 51 2.5
    A01-501 50 56
    A01-551 55 61
    A01-302 30 200 312 219 M8X80 4 38 3
    A01-352 35 43
    A01-402 40 48
    A01-452 45 53
    A01-502 50 58 4
    A01-552 55 63
    A01-303 30 300 468 328 M8X80 5 38 3
    A01-353 35 43
    A01-403 40 48 4
    A01-453 45 53
    A01-503 50 58
    A01-553 55 63
    A01-304 30 400 624 437 M8X80 5 38 3
    A01-354 35 43 4
    A01-404 40 48
    A01-454 45 53
    A01-504 50 58
    A01-554 55 63
