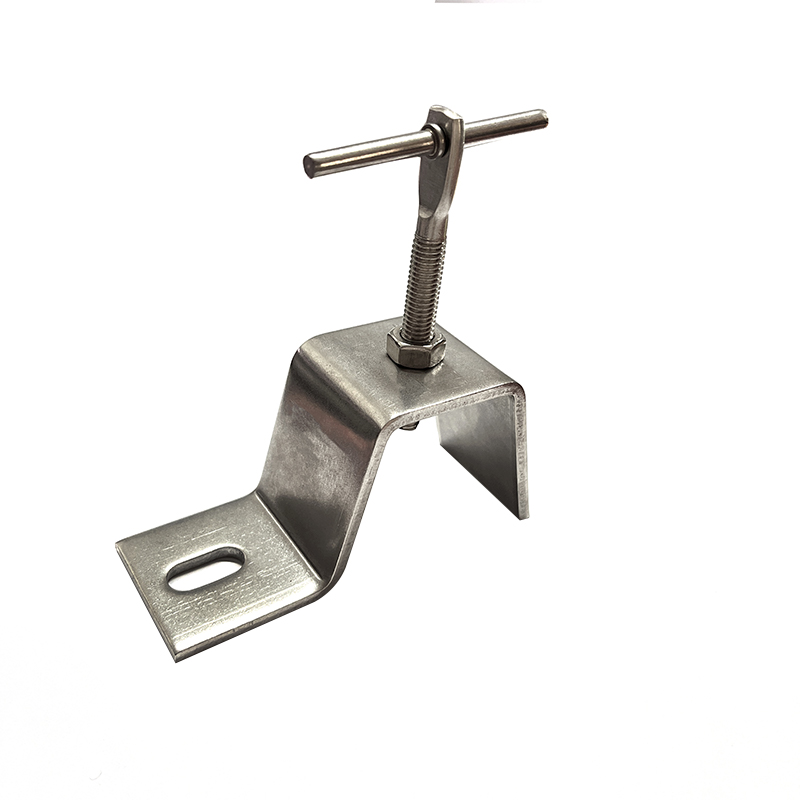

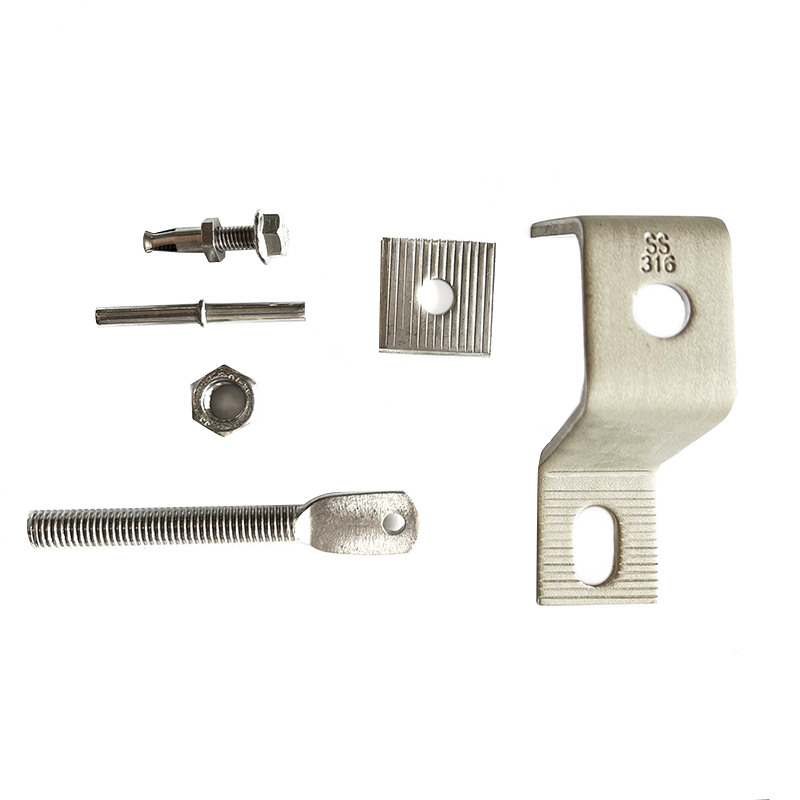

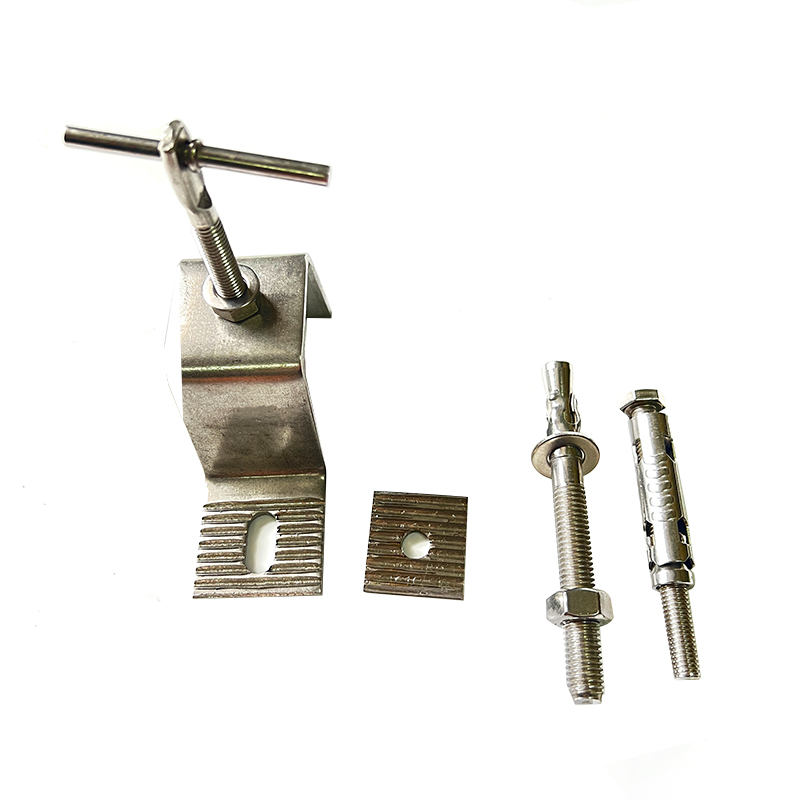

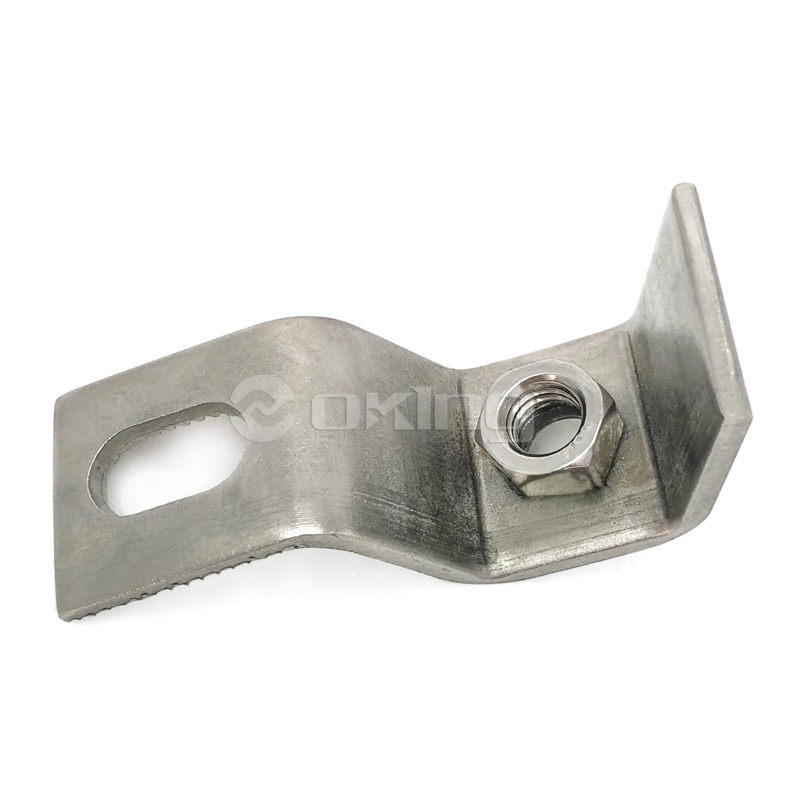

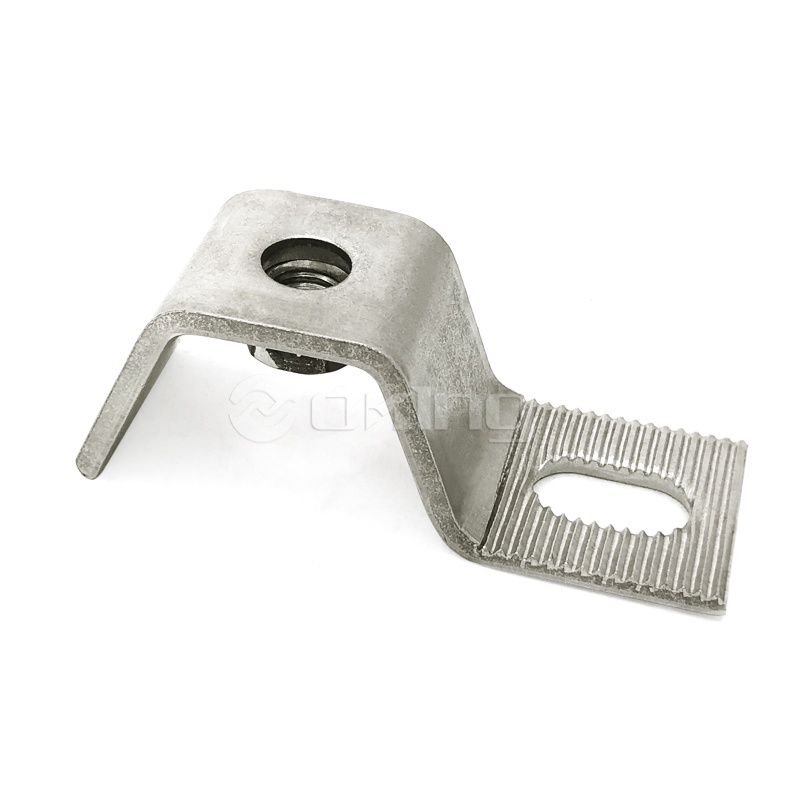

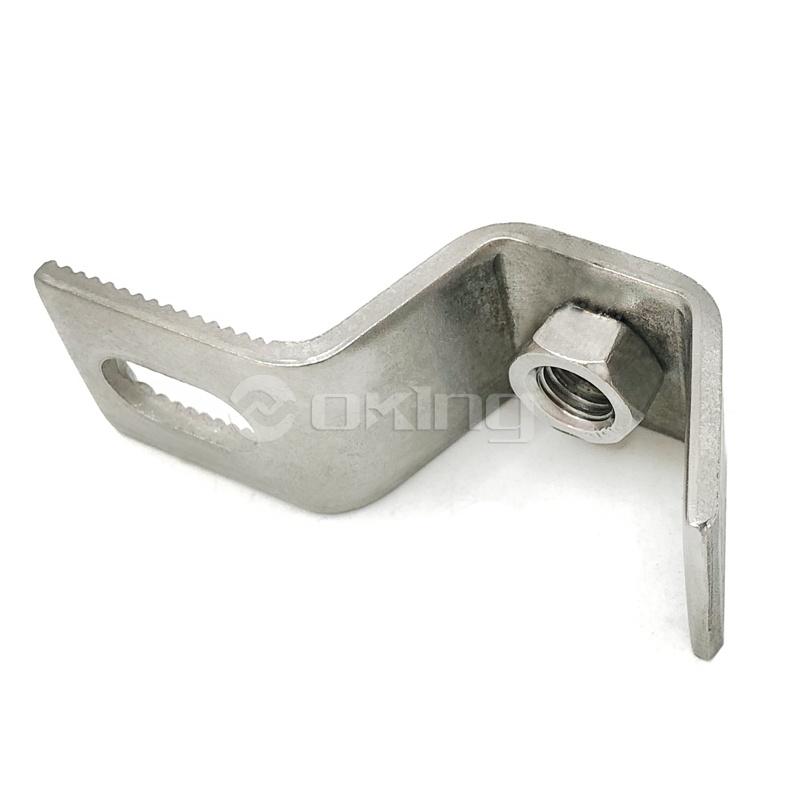

AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter

AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter

● Material: Rostfritt stål 1.4301 [A2) & 1.4401 [A4] ● Tabellen ovan är sammanställd enligt LGA-testresultat ● Angivna laster är karakteristiska motståndslaster ● Bultar tillhandahålls separat ● Max vindtryck: 350 N ● Testresultat är tillgängliga vid beställning
Få en offert
Tidigare：Anpassat Z-ankare i rostfritt stålNästa：Z Fäste Marmor Fästklämmor För Vägg
  • parameter
  • Kontakta oss

  • AZZ03 Z-fäste med nitad mutter för stenfästesystem

    ●Tekniska detaljer

    Produktkod Projektion

    Min.

    Projektion

    Max.

    Projektion

    Död

    Ladda

    Foriming

    Storlek

    Vind-

    Tryck

    Vind-

    Sug

    Expansion

    Bultstorlek

    Pin

    Diameter

    Adj. Arm

    Metrisk storlek

    Adj. Arm

    Platt tjocklek

    Adj. Arm

    Längd

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Rostfritt stål 201 304 316 vinkel för infästning av marmorbeklädnad
    Utsprång mellan 45 och 135 mm
    Lastar upp till 800N

    Lämplig för horisontella och vertikala fogar

    Stentjocklekar 20-50 mm

    Fäst på bärande väggar med expansionsbultar och på kanaler med ställskruvar
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) eller 1.4301 (A2/AISI 304)

    ● Produktkodbeskrivning
    AZZ03 - 45 2 A
    AZZ03: Typ

    45: Projektion (mm)

    2: Egen belastning (x10 kg)

    A: Form

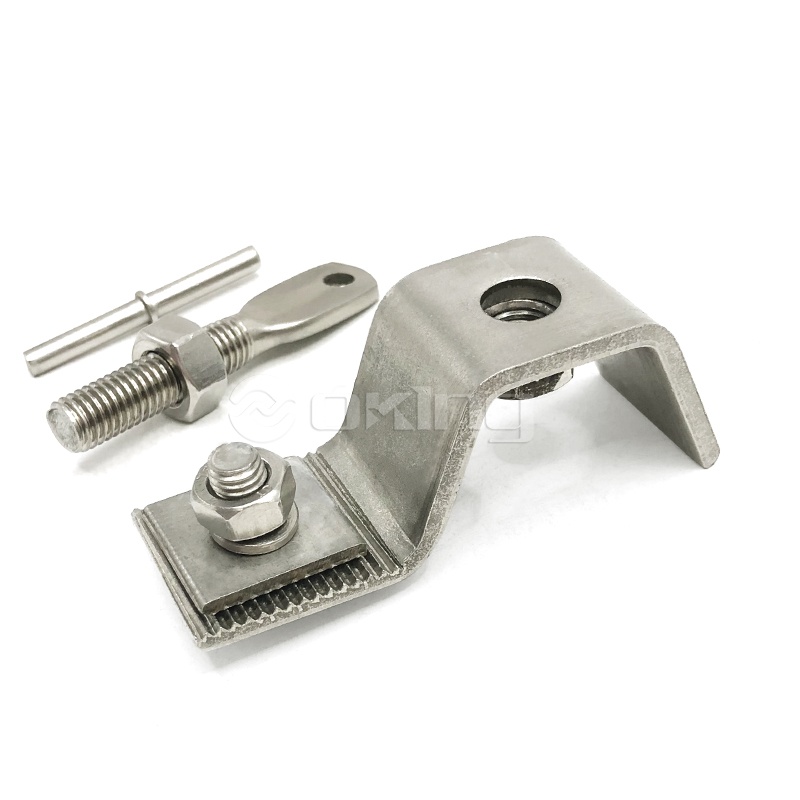

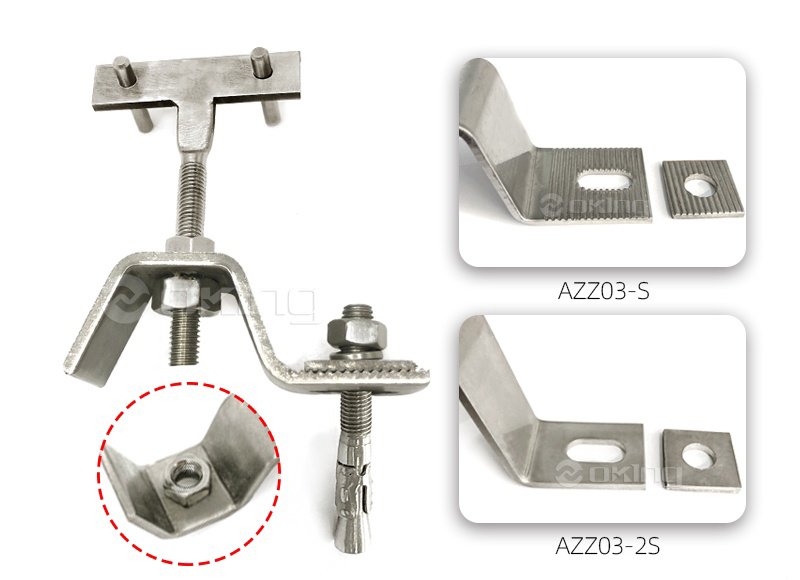

    AZZ03-S
    Typ with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Typ with riveted nut. Without serrationwith plain washer.

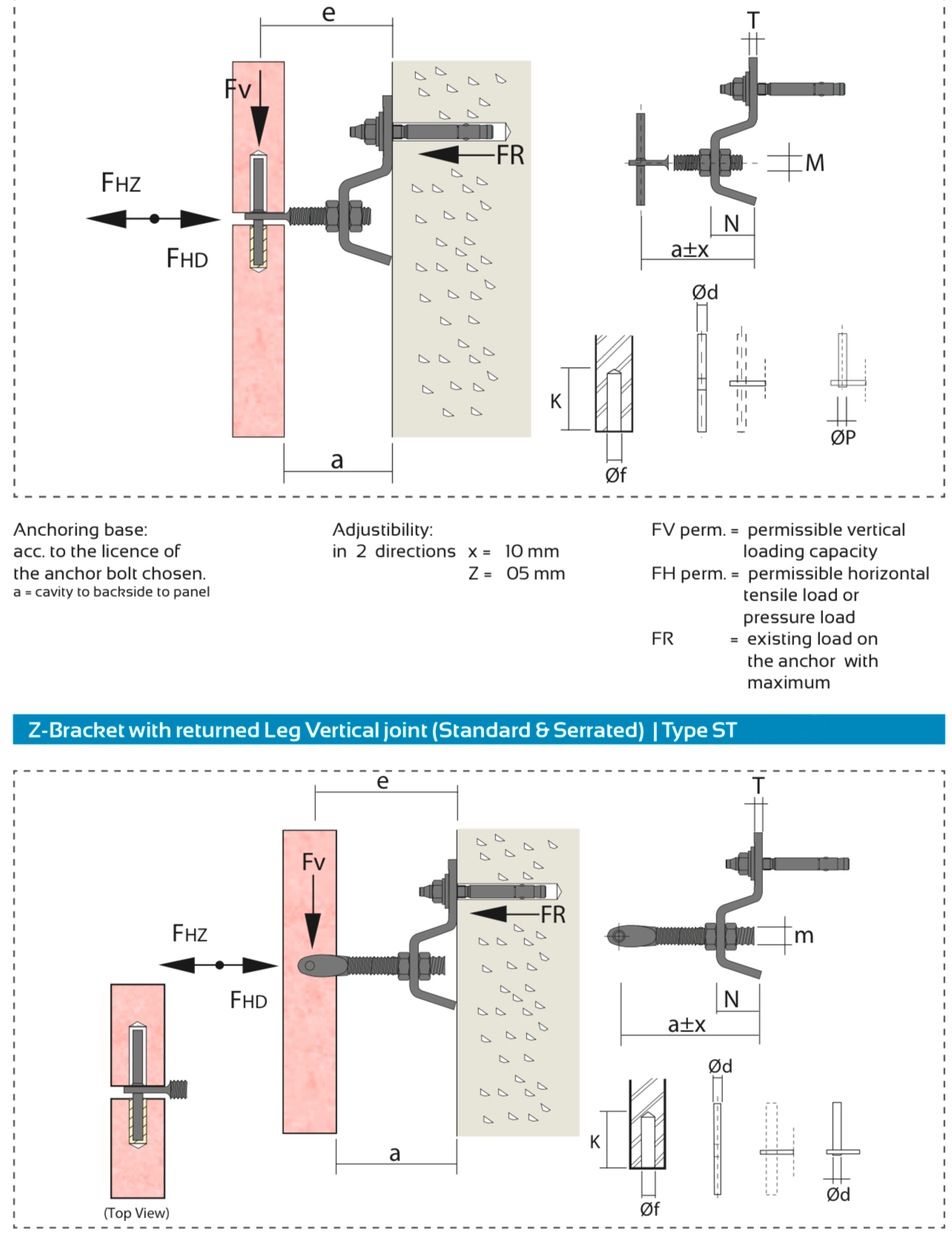

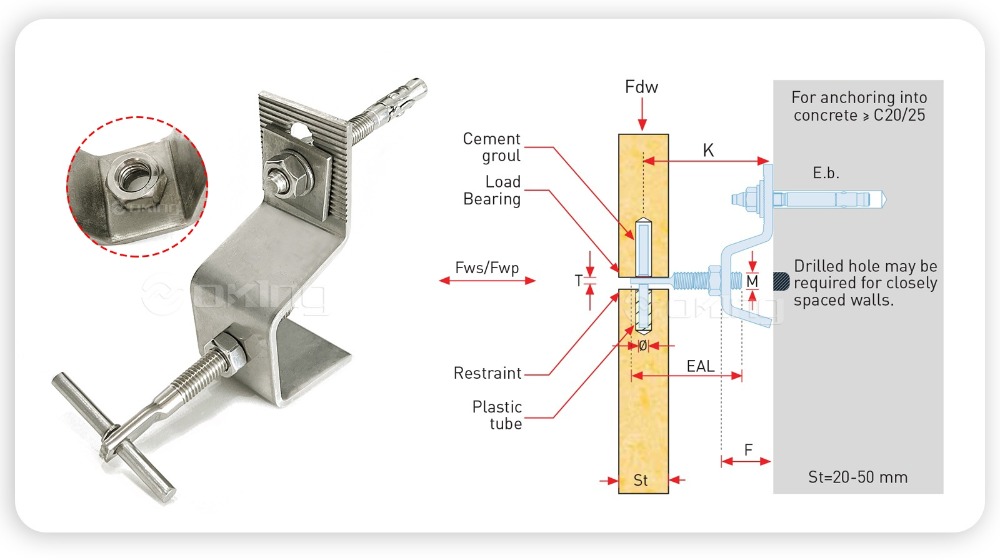

    ●Installation

    Installation vid horisontella skarvar                             Installation vid vertikala skarvar

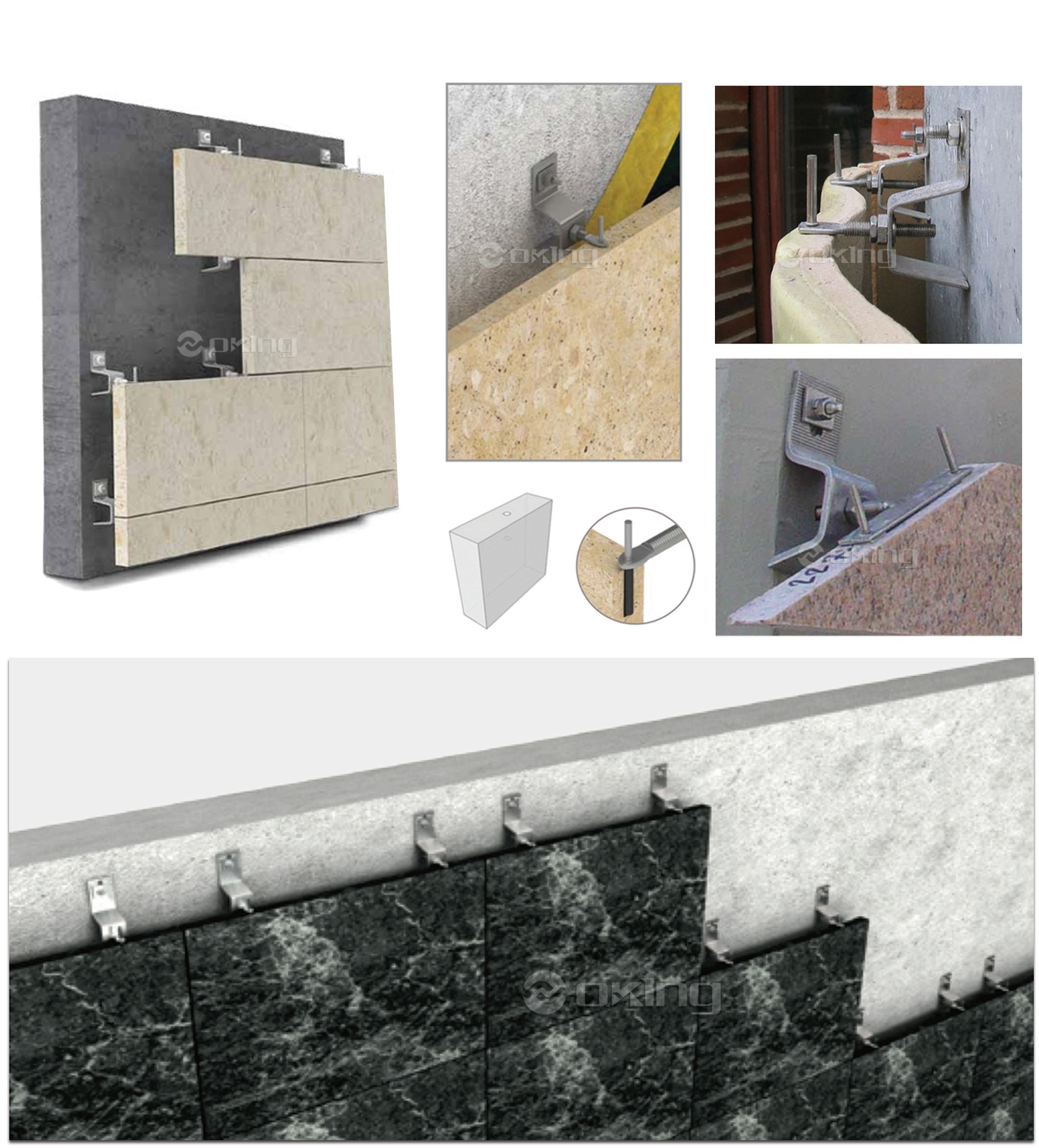

    ●Ansökan

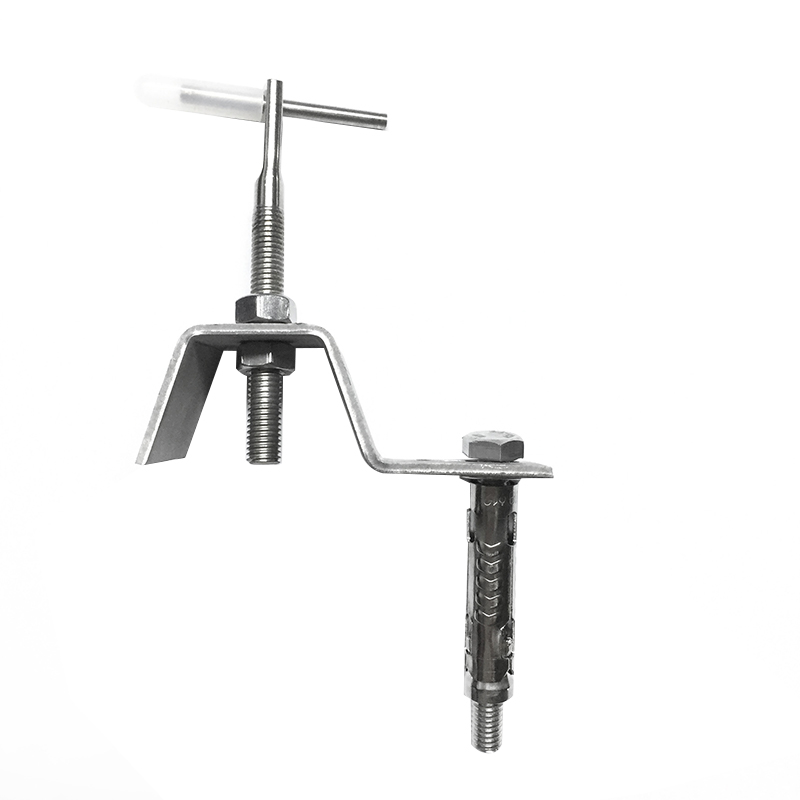

    Användningsexempel för bultankare Ankare fästs på bärande väggar med expansionsbultar.

    För att fästa ankare på isolerade väggar måste isoleringen skäras först. Efter fastsättning måste den utskurna isoleringsbiten sättas tillbaka och isoleringsdelarna måste tätas för att minska köldbryggning.

    Hårdvara för beklädnad av sten
    AZZ03 Stenbeklädnad Fixering Z-fäste med nitad mutter
    Integrerad nitad mutterdesign | Z-profil geometri | Tungt stenstöd
    AISI 304 / 316L Nitmutter M6-M12 Belastning upp till 18 kN Förmonterad
    ✦
    AZZ03 Z-fäste
    Med nitad mutter · Förmonterad
    ◈

    AZZ03 stenbeklädnadsfixerande Z-fäste med nitad mutter är en förmonterad stödkomponent speciellt designad för tunga stenbeklädnadssystem. Z-profilens geometri ger offset monteringskapacitet, vilket gör att stenpaneler kan placeras på ett kontrollerat avstånd från byggnadens underlag. Den integrerade nitade muttern är fabriksinstallerad på fästet, vilket eliminerar behovet av separat mutterplacering under installationen och minskar monteringstiden på plats. Den nitade muttern ger en fast gängad anslutning för panelens fästbultar, vilket säkerställer konsekvent vridmoment och förhindrar att muttern roterar under åtdragning. Tillverkad av rostfritt stål AISI 304 eller 316L, erbjuder fästet full korrosionsbeständighet för både interiöra och exteriöra applikationer. Z-formen innehåller en förstärkningsbana som motstår böjnings- och vridkrafter från vindlaster och paneldödlaster. Fästet finns med olika benlängder och materialtjocklekar för att tillgodose specifika projektkrav.

    Kärnfördelar
    Integrerad nitad mutter Fabriksinstallerad mutter eliminerar separat mutterplacering under installationen. Minskar monteringstiden på plats och säkerställer konsekvent vridmomentapplicering.
    Captive thread säkerhet Nitad mutter förhindrar rotation under bultdragning. Upprätthåller klämbelastningen under vibrationer och termisk cykling utan att lossna.
    Tung stenkapacitet Förstärkt Z-profil stöder stenpaneler upp till 18 kN per konsol. Kilfri design möjliggör kompakt profil samtidigt som styrkan bibehålls.
    Förmonterad delivery Fäste och mutter levereras som en enhet. Minskar komponenthantering och eliminerar risken för tappade fästelement på plats.
    Produktens egenskaper
    ◈ Profiltyp Z-profil med förstärkt väv
    ◈ Nitad mutterstorlek M6 · M8 · M10 · M12 (anpassade storlekar tillgängliga)
    ◈ Materialtjocklek 3,0 · 4,0 · 5,0 · 6,0 · 8,0 mm
    ◈ Benlängd 80 · 100 · 120 · 150 · 200 mm (lika eller ojämlika)
    ◈ Rostfri kvalitet AISI 304 · AISI 316L
    ◈ Ytfinish Satin · Polerad · Pärlblästrad · Inlagd
    Lastkapacitetsreferens
    M8 nitad mutter (4 mm fäste)
    8,5 kN
    M10 nitad mutter (5 mm fäste)
    14,0 kN
    M12 nitad mutter (6 mm fäste)
    18,5 kN
    M10 nitad mutter (316L, 5 mm)
    15,5 kN
    Applikationsscenarier
    Höghusfasader med beklädnadspaneler i marmor, granit eller kalksten
    Ventilerade regnskärmssystem som kräver förskjuten montering för isoleringshåligheter
    Kommersiella och institutionella byggnader med naturstensfaner
    Renoveringsprojekt där befintlig stenbeklädnad byts ut eller uppgraderas
    Kustarkitektur som kräver 316L rostfritt stål korrosionsskydd
    ◊
    Applicering av stenbeklädnad
    Marmor · Granit · Kalksten
    Installations- och tekniska noteringar
    Nitad muttermoment Maximalt vridmoment för nitad mutter: M8 18 Nm, M10 35 Nm, M12 55 Nm. Överskrid inte det specificerade vridmomentet för att undvika rotation av mutter eller gängavskalning.
    Substratgränssnitt Fästfäste på betong eller stålunderlag med hjälp av expansionsankare eller genomgående bultar. Lägsta underlagshållfasthet C20/25 för betongapplikationer.
    Panelfäste Stenpanel fäst genom den nitade muttern med bultar i rostfritt stål. Applicera anti-kärvmassa för att förhindra att gängor av rostfritt stål kläms.
    Termiskt boende Slitsade hål i konsolbenet ger ±6 mm rörelse i varje riktning. För paneler över 1800 mm krävs ytterligare rörelsefogar.
    Vanliga frågor
    ▸ Vad är fördelen med den nitade muttern framför en vanlig mutter och bricka?
    Den nitade muttern är permanent fäst vid fästet, vilket eliminerar behovet av separat mutterplacering under installationen. Detta förhindrar att muttern roterar eller faller under bultdragning, vilket säkerställer konsekvent åtdragning av vridmoment. Den nitade anslutningen ger också en säkrare ankarpunkt som motstår vibrationsinducerad lossning över tid. För stenbeklädnadssystem innebär detta förbättrad långsiktig panelsäkerhet och minskade underhållskrav.
    ▸ Hur monteras den nitade muttern på fästet?
    Den nitade muttern är fabriksinstallerad med en hydraulisk nitningsprocess. Mutterkroppen förs in genom ett precisionsstansat hål i fästet och deformeras under kontrollerat tryck för att skapa ett permanent mekaniskt lås. Denna process utförs vid Jiangsu Aozheng Metal Products Co., Ltd:s produktionsanläggning, vilket säkerställer konsekvent kvalitet och inriktning. Ingen nitning på plats krävs.
    ▸ Vilka vikter av stenpaneler kan AZZ03 stödja?
    AZZ03 stöder stenpaneler upp till 18 kN per fäste beroende på nitmutterstorlek och materialtjocklek. För en typisk 1200 x 600 x 30 mm granitpanel som väger cirka 60 kg, ger fyra M10-fästen en säkerhetsfaktor som överstiger 5,0. Jiangsu Aozheng Metal Products Co., Ltd. tillhandahåller strukturella beräkningar och lastcertifikat för varje projektspecifikation. Företaget har levererat AZZ03-fästen för stenfasadprojekt över hela USA, Tyskland, Australien, Kanada och Mellanöstern.
    ▸ Kan konsolen användas med både vertikal och horisontell stenpanelorientering?
    Ja. Z-profilen ger stöd i båda orienteringarna. För vertikala paneler monteras konsolen direkt på underlaget. För horisontella panelkörningar kan fästet roteras 90 grader eller användas med ytterligare stödvinklar. Det nitade mutterläget kan anpassas för att passa olika panelhål. Jiangsu Aozheng Metal Products Co., Ltd. erbjuder tekniskt stöd för att optimera konsolkonfigurationen för specifika panellayouter.
    EN 1090-1 Utförandeklass 3 ◈ ISO 9001:2015 ◈ Nitad nötfång ◈ 2 000 ton årligen ◈ Exporteras till 40 länder
