grossist- Distribuerat hem solstativ, fotovoltaiskt fäste i aluminiumlegering leverantör, fabrik

Distribuerat hem solstativ, fotovoltaiskt fäste i aluminiumlegering

Det distribuerade solstativet för hemmet är ett solcellsfästesystem speciellt designat för hem. Den använder aluminiumlegering som huvudmaterial, vilket inte bara är lätt och korrosionsbeständigt, utan säkerställer också en lång livslängd. Detta stativ har en stabil struktur och kan effektivt stödja solpaneler och optimera vinkeln med vilken de får solljus. Utformningen av fotovoltaikfästet i aluminiumlegering tar hänsyn till bekvämligheten och estetiken för installation i hemmet. Dess modulära design förenklar installationsprocessen och kan enkelt utföras av hemanvändare. Samtidigt är dess utseende enkelt och elegant och kan koordineras med olika hemmiljöer utan att förstöra den övergripande skönheten. Distribuerade solstativ för hemmet är också mycket flexibla och anpassningsbara. Användare kan skräddarsy ett lämpligt konsolsystem baserat på deras takkonstruktion, storlek på antalet solpaneler och andra faktorer. Om du behöver montera en solpanel på ditt plåttak flexibelt och utan alltför mycket besvär av så många långa skenor och tillbehör, här ger vi dig ett praktiskt monteringsfäste för solpaneler för montering av solpaneler på lutande plåttak eller platta plåttak. Om du behöver montera fler solpaneler, lägg till satskvantiteterna som du vill. · 1) Rail*4st: 76cm/29,9 tum lång, stöder en eller två solpaneler som är fixerade vertikalt. · 2)L fot*4st: säkra skenorna flexibelt i taket på önskad höjd av 33-68mm. · 3)Justerbara ändklämmor*4st: fäst en solpanel 30-45 mm/1,18 tum-1,77 tum tjock · 4)Justerbara mellanklämmor*2 fäster två solpaneler 30-45 mm/1,18 tum-1,77 tum tjocka i mitten · 5) Självgängande skruv*4st, träskruv*4st: välj självgängande skruv för stålbalkar eller träskruv för träbalkar. · 6)L nyckel*1st: ett verktyg för att dra åt eller lossa ändklämmor och mittklämmor. · 7) skenskarv*2st: för att förlänga skenlängden.

Få en offert

◈

Distributed Home Solar Tripod är ett lätt, höghållfast fotovoltaiskt konsolsystem av aluminiumlegering designat för solpanelsinstallationer på taket. Stativkonfigurationen har tre justerbara ben som ger exceptionell stabilitet på sluttande eller ojämna takytor, vilket säkerställer optimal panelorientering och lastfördelning. Tillverkad av aluminiumlegering klass 6005-T5 med anodiserad ytbehandling, erbjuder fästet utmärkt korrosionsbeständighet för långvarig exponering utomhus. Stativdesignen rymmer olika taktyper inklusive tegel, metall och platta tak, med justerbara lutningsvinklar från 15° till 45° för att optimera solexponeringen baserat på geografisk plats. Varje ben har halkfria gummifötter för att skydda takmaterialet och förhindra rörelse i sidled. Systemet är konstruerat för verktygsassisterad montering med förborrade hål och modulära komponenter, vilket möjliggör snabb installation av solenergientreprenörer. Med en beprövad lastkapacitet på 2,5 kN, stöder stativet vanliga PV-paneler för bostäder under varierande vind- och snöbelastningar.

✦

Solar stativsystem

Aluminiumlegering · Bostad PV

Kärnfördelar

Stativ stabilitet Trebenskonfiguration ger överlägsen stabilitet på sluttande eller ojämna takytor. Fördelar belastningen jämnt över alla kontaktpunkter.

Justerbar lutningsvinkel Lutningsområde 15° till 45° möjliggör optimering för säsongsbunden solexponering. Snabbjusteringsmekanismen kräver inga specialverktyg.

Lättvikts aluminium Konstruktion av aluminiumlegering ger hög hållfasthet i förhållande till vikt. Enkel hantering och installation av en enda tekniker.

Korrosionsskydd Anodiserad ytbehandling säkerställer långvarig hållbarhet utomhus. Lämplig för kustmiljöer och miljöer med hög luftfuktighet.

Produktens egenskaper

◈ Material Aluminiumlegering 6005-T5

◈ Ytbehandling Anodiserad (10-15 µm)

◈ Lutningsjustering 15° till 45° (inkrementellt)

◈ Max lastkapacitet 2,5 kN (per stativ)

◈ Benhöjd 500 · 600 · 800 · 1000 mm

◈ Panelkompatibilitet Vanliga bostadspaneler

◈ Typ av tak Tegel · Metall · Platt tak

◈ Fästelement Rostfritt stål (SUS304)

Lastkapacitetsreferens

Vertikal belastning (stativ)

2,5 kN

Vindbelastning (lutning 30°)

1,8 kN

Snölast (lutning 45°)

1,5 kN

Seismisk last (horisontell)

0,8 kN

Applikationsscenarier

◊

PV installation i bostäder

Taksolel · Utdelat hem

Enfamiljs- och flerfamiljsbostäder på taket solpanelsinstallationer

Distribuerade hemsolsystem med varierande taklutningar och orienteringar

Platta tak solpaneler där justerbar lutning krävs för optimal effekt

Tegel- och plåttakapplikationer där icke-penetrerande montering är att föredra

Gemenskapssolprojekt och småskaliga kommersiella solcellssystem på taket

Installations- och tekniska noteringar

Takbedömning Verifiera takkonstruktionens kapacitet före installation. Minsta takbelastning 1,0 kN/m². För tegeltak, använd tegelkrokar eller låsfötter för att förhindra skador.

Lutningsjustering Ställ in lutningsvinkel baserat på latitud. Tumregel: Latitud 15° för vintern, Latitud - 15° för sommaren. Säsongjustera för maximal avkastning.

Jordningskrav Bind alla aluminiumkomponenter med koppartråd. Använd jordningsklämmor i rostfritt stål. Motstånd mot jord mindre än 25 ohm enligt NEC-krav.

Vindlastberäkning För områden med vindhastigheter över 45 m/s krävs ytterligare ballastvikter. Konsultera lokala byggregler för specifika vindlastkrav.

Vanliga frågor

◈ Vilka taktyper är kompatibla med solstativsystemet?

Stativsystemet är kompatibelt med tegeltak (spanskt tegel, platt tegel, S-tegel), metallfalstak och platta tak. För tegeltak, använd tegelkrokar eller ersättningsplattor för att bibehålla takets integritet. För plåttak finns magnetfötter eller klämfästen. För platta tak ger justerbara ballastfötter stabilitet utan takgenomföring. Jiangsu Aozheng Metal Products Co., Ltd. tillhandahåller takspecifika adaptrar för alla vanliga taktyper för bostäder.

◈ Hur påverkar lutningsvinkeln solpanelens prestanda?

Den optimala lutningsvinkeln beror på din geografiska latitud. En allmän regel är latitud 15° för att maximera vinterproduktionen och latitud - 15° för sommar. För helårsgenomsnitt, ställ in lutningen på latitud. Stativet tillåter lutningsjustering från 15° till 45° i steg om 5°, vilket möjliggör säsongsoptimering. Jiangsu Aozheng Metal Products Co., Ltd. tillhandahåller lutningsvinkelräknare för varje projektplats.

◈ Vad är lastkapaciteten per stativ för solpaneler?

Varje stativ stöder en vertikal belastning på upp till 2,5 kN (cirka 255 kg). För en typisk bostadssolpanel som väger 20-25 kg, kan ett stativ stödja 8-10 paneler. Vind- och snölaster minskar dock denna kapacitet. En standardbostadsinstallation använder ett stativ per 2-3 paneler med avstånd baserat på lokala vindlastkrav. Jiangsu Aozheng Metal Products Co., Ltd. tillhandahåller projektspecifika lastberäkningar för varje installation.

◈ Hur upprätthålls korrosionsbeständigheten för utomhusbruk?

Aluminiumstativet har en anodiserad ytbehandling med ett 10-15 µm oxidskikt som ger utmärkt korrosionsbeständighet. Alla fästelement är av rostfritt stål SUS304. För kustapplikationer inom 1 km från saltvatten rekommenderas ytterligare skyddande beläggning. Jiangsu Aozheng Metal Products Co., Ltd. erbjuder en förbättrad anodiserad yta för miljöer med hög korrosion. Systemet har testats enligt ISO 9227 saltspraystandarder i 480 timmar.

Montering av skenor: Montera monteringsskenorna på takfästena. Dessa skenor utgör ramen för att fästa solpanelerna. Fäst skenorna vid fästena med den medföljande hårdvaran.

Panelmontering: När skenorna är på plats, montera solpanelerna på skenorna. Detta kan innebära att panelerna skjuts in i rälskanalerna eller att ytterligare hårdvara tillhandahålls av tillverkaren.

Säkra anslutningar: Dubbelkolla alla anslutningar och se till att takfästena, skenorna och solpanelerna är ordentligt fastsatta.

Systemtestning: Genomför ett grundligt systemtest för att verifiera att solpanelsinstallationen fungerar korrekt. Detta inkluderar att kontrollera elektriska anslutningar, övervaka uteffekten och se till att alla säkerhetsåtgärder är på plats.

Det inkluderar:

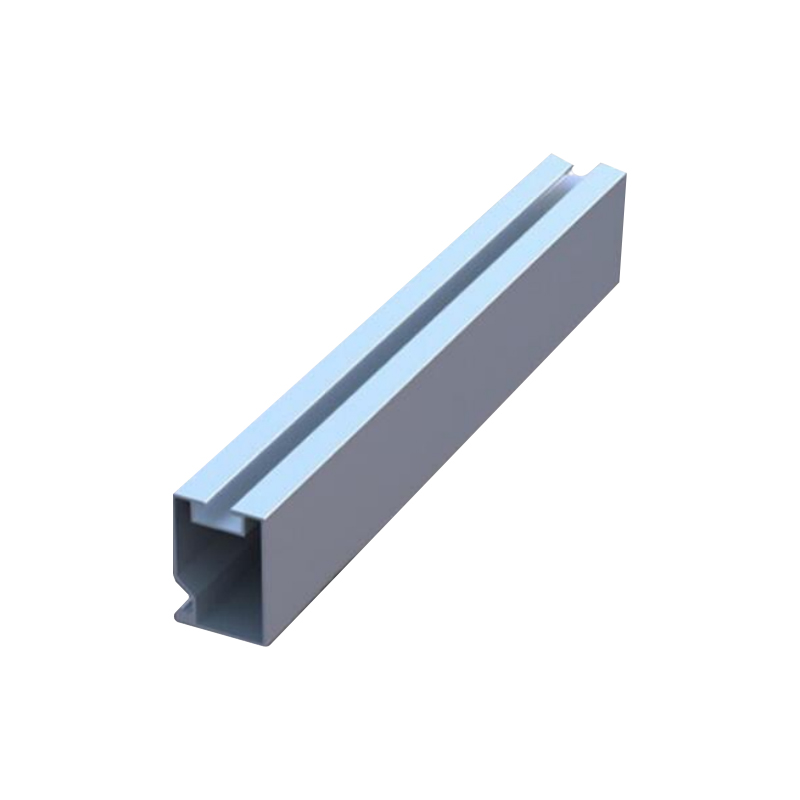

1.Räls*4st

2. L fot*4st

3. Justerbara ändklämmor*4st

4. Justerbara mellanklämmor*2

5. Självgängande skruv*4st, träskruv*4st

6. L-nyckel*1st

7. skena skarv*2st

Justerbar ändklämma

· Håll kanten på solpanelen hårt och flexibelt, passa 30 mm - 45 mm tjocka solpaneler

Universell användning för plåttak

· Håll skenorna på plåttak flexibelt, stöd skenorna på önskad höjd, från 33-68 mm höga, och ge en höjd som tillåter korrekt luftflöde mellan panelen och takytan, vilket säkerställer att din panel förblir sval i höga temperaturer.

· Universell användning för plåttak
