Färg Stål Kakel Solcellsinstallationsfäste Upprätt kantlåsklämma

Solcellsfästen och tillbehör är en oumbärlig del av solcellsenergiproduktionssystemet. Deras huvudsakliga funktion är att stödja och fixa solcellsmodulerna för att säkerställa att modulerna kan fungera stabilt och säkert. Den trapetsformade kakelklämman är ett viktigt tillbehör i solcellskonsolsystemet. Speciellt utformad för installation på trapetsformade tegeltak. Den är gjord av höghållfasta material, har en stabil struktur och är lätt att installera. Med hjälp av trapetsformade tegelklämmor kan solcellsmodulerna fästas tätt i taket. Den trapetsformade kakelklämman har också god kompatibilitet och justerbarhet och kan anpassas till solcellsmoduler av olika specifikationer och former, samt installationsbehov i olika vinklar och riktningar. Detta gör att den kan spela en utmärkt roll i olika solcellsprojekt för elproduktion och bidra till utvecklingen av grön energi.

Få en offert

Fotovoltaiskt monteringstillbehör

Färg Stål Kakel Solcellsinstallationsfäste Upprätt kantlåsklämma

Stående kantklämning för färgståltegeltak | Icke-penetrerande fixering | Säkring av PV-modul

Icke-penetrerande Upprätt kantingrepp Aluminiumlegering / rostfritt stål Årlig kapacitet 2000 ton

Upprätt kantlåsklämma

Produktöversikt

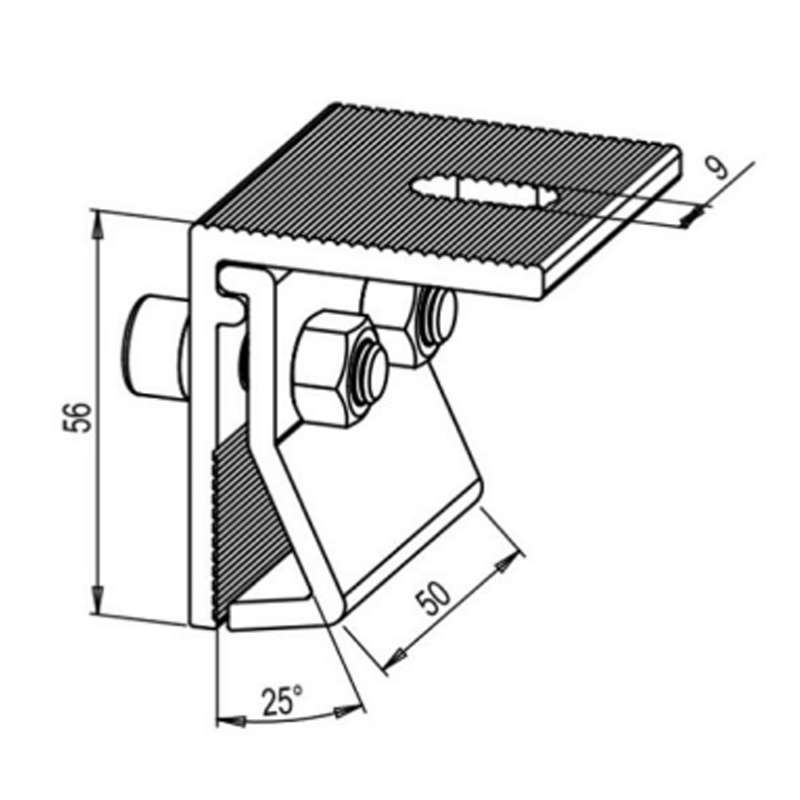

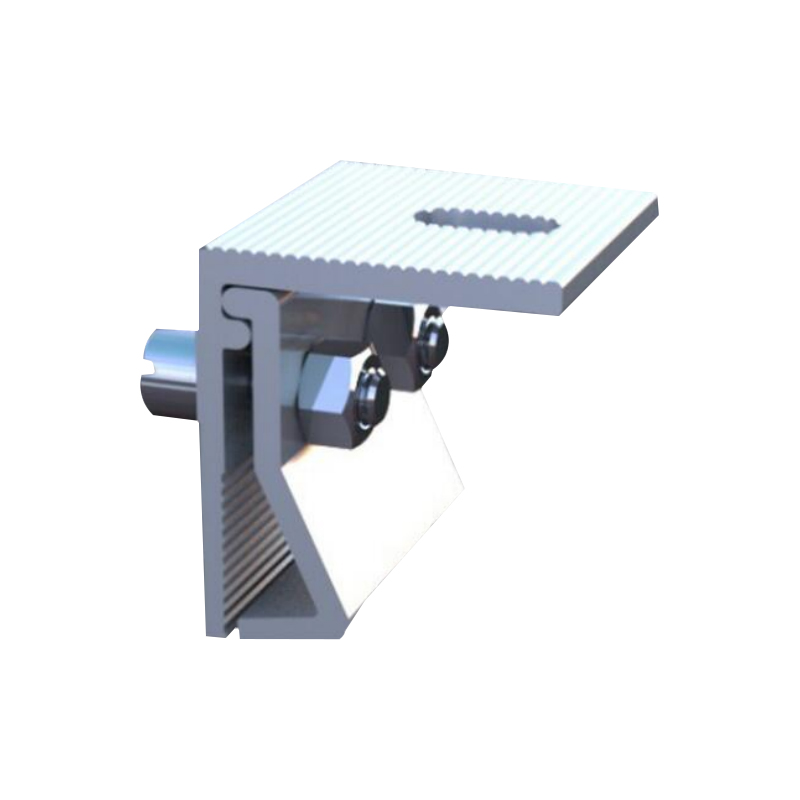

Colour Steel Tile Photovoltaic Installation Bracket Upright Edge Locking Clamp är en icke-penetrerande fixeringskomponent utformad för att fästa fotovoltaiska monteringsskenor till den upprättstående kanten av färgat ståltegeltak. Klämman griper tag i den upphöjda stående sömmen eller upprättstående ribban på metalltakprofilen och överför PV-panelbelastningar till takkonstruktionen utan att borra genom panelytan. Låsmekanismen applicerar kontrollerad klämkraft över ribban, fördelar kontakttrycket och förhindrar lokal deformation av takplåten. Klämman rymmer vanliga upprättstående kantgeometrier som finns i färgade stålplattor som används för industriella och kommersiella byggnader. Tillverkad av aluminiumlegering eller rostfritt stål, klämman motstår atmosfärisk korrosion och bibehåller klämkraften under termisk cykling. Konstruktionen möjliggör installation med handverktyg och stödjer efterföljande rälsuppriktning. Den är lämplig för distribuerade solcellsanläggningar på taket där takets integritet och vattentäthet måste bevaras.

Kärnfördelar

Icke-penetrerande roof fixation Klämmer fast på den upprättstående ribban utan att borra den färgade stålplåten, vilket bevarar det ursprungliga tätskiktet och takgarantin.

Kontrollerat klämtryck Låsmekanismen fördelar kraften över ribbans yta, vilket minskar risken för plåtdeformation eller lokal spänningskoncentration.

Korrosionsbeständighet Konstruktion av aluminiumlegering eller rostfritt stål tål utomhusexponering, luftfuktighet och temperaturvariationer under hela livslängden.

Verktygsassisterad installation Standardhandverktyg räcker för att klämma och lossa, vilket möjliggör effektiv installation och senare underhåll.

Anpassat utvecklingsstöd Produkter kan utvecklas och produceras enligt kundens ritningar eller prover, med dedikerade form- och verktygsteam som täcker olika former, dimensioner och materialspecifikationer.

Egentillverkad leverans Alla produkter produceras i egen regi, vilket möjliggör direkt prissättning och stabil leveransplanering. Den årliga produktionskapaciteten överstiger 2 000 ton.

Produktens egenskaper

Klämtyp Upprätt kantlåsklämma Ej justerbar vinkelvariant tillgänglig

Takprofil Färg stålkakel upprätt ribba Stående söm och upphöjd kant

Fixeringsmetod Mekanisk fastspänning, ingen penetration Takplåt förblir intakt

Materialalternativ Aluminiumlegering / AISI 304 rostfritt stål Anodiserad eller passiverad finish

Kompatibilitet Standard PV monteringsskenor Alternativ för järnvägsadapter tillgängliga

Lastriktning Upplyftning och lateral lastöverföring Per projekt strukturell beräkning

Kvalitetsverifiering Intern laboratorie- och testutrustning Dimensionella och mekaniska kontroller

Standardöverensstämmelse Produkterna uppfyller internationella standarder Dokumentation finns tillgänglig på begäran

Applikationsscenarier

Industriell färg stål tegel tak PV installationer

Kommersiella lagerhus tak solpaneler

Montering av stående söm i metalltak

Distribuerade solcellssystem som kräver bevarande av takgaranti

Eftermontering av befintliga plåttak

Projekt med strikta vattentätningskrav

Installations- och projektanteckningar

Verifiering av revbensgeometri Kontrollera att den upprättstående ribbans höjd och bredd matchar klämbacken innan du beställer. Profilritningar eller prover rekommenderas för första gången och kan granskas av det interna verktygsteamet.

Spännmomentkontroll Applicera vridmoment inom det specificerade området för att undvika överkomprimering av takribban. Kontrollera spännkraften igen efter den första termiska cykeln.

Rälsuppriktningssekvens Placera klämmorna längs ribban med avstånd som definieras av vindlastberäkning. Rikta in skenorna innan den slutliga åtdragningen för att undvika inducerad stress.

Olika metallisolering Använd isolatorkuddar där aluminiumklämmor kommer i kontakt med ståltakprofiler för att förhindra galvanisk interaktion i fuktiga eller kustnära miljöer.

Vanliga frågor

Kräver klämman borrning i färgen ståltegeltak?

Nej. Den upprättstående kantlåsklämman griper tag i den upphöjda ribban på takprofilen, så inga hål borras genom den färgade stålplåten. Detta bevarar det ursprungliga tätskiktet och hjälper till att upprätthålla taktillverkarens garanti. Klämkraften överförs genom ribban till takkonstruktionen.

Vilka takribbor är kompatibla med denna klämma?

Klämman är utformad för upprättstående ribbor och stående sömmar som är typiska för färgstålplattor. Eftersom ribbornas dimensioner varierar mellan taktillverkare krävs projektspecifik bekräftelse. Ritningar eller prover på takprofilen kan skickas in för att verifiera käftkompatibilitet före produktion. Det interna form- och verktygsteamet kan justera klämgeometrin där en standardback inte matchar ribban.

Kan klämman användas i kustnära miljöer eller miljöer med hög luftfuktighet?

Ja, med lämpligt materialval. AISI 304 rostfritt stål eller anodiserad aluminium ger korrosionsbeständighet för fuktiga förhållanden. I kustområden rekommenderas isolatorkuddar mellan aluminiumklämmor och ståltakprofiler för att förhindra galvanisk interaktion. Material- och finishalternativ bekräftas under ordergranskning.

Hur bestäms klämavståndet för ett projekt?

Spännavstånd beror på vindlast, takhöjd, panelstorlek och strukturell beräkning för det specifika projektet. Klämman överför lyftkrafter och sidobelastningar från PV-panelen till takribban. Avstånd och layout bör bekräftas mot projektets strukturella design före installation.

Kan klämman anpassas till en specifik takprofil eller projektkrav?

Ja. Produkter kan utvecklas och produceras enligt kundens ritningar eller prover. Företaget har ett form- och specialverktygsteam som kan arbeta med olika former, storlekar och materialspecifikationer. Alla produkter är egentillverkade, så prissättning och produktionsschema hanteras direkt. Den årliga produktionskapaciteten överstiger 2 000 ton och produkterna tillverkas för att uppfylla internationella standarder, med inspektion som stöds av ett internt laboratorium och avancerad testutrustning.
