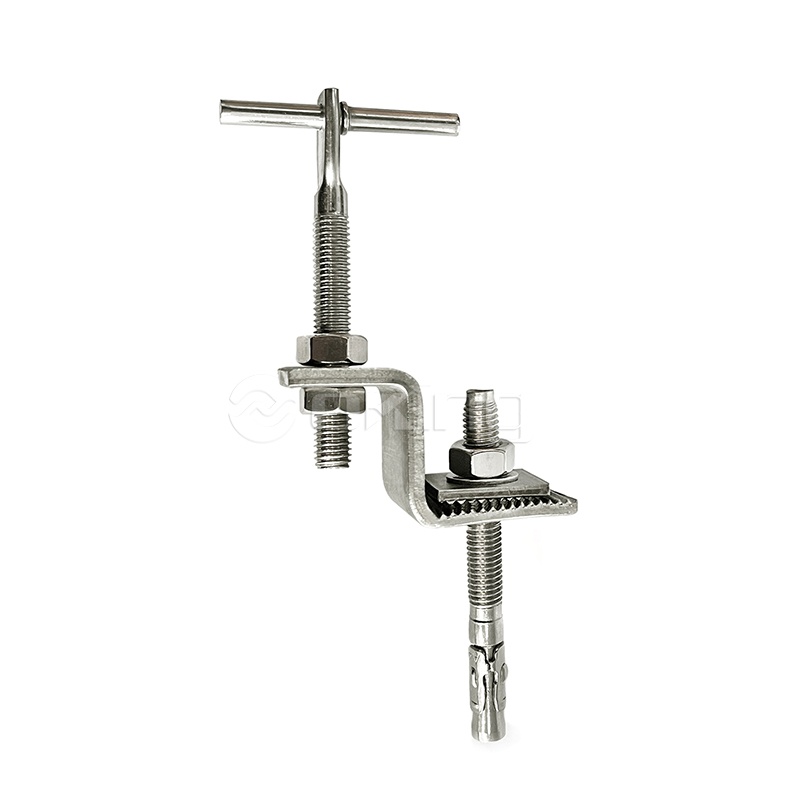

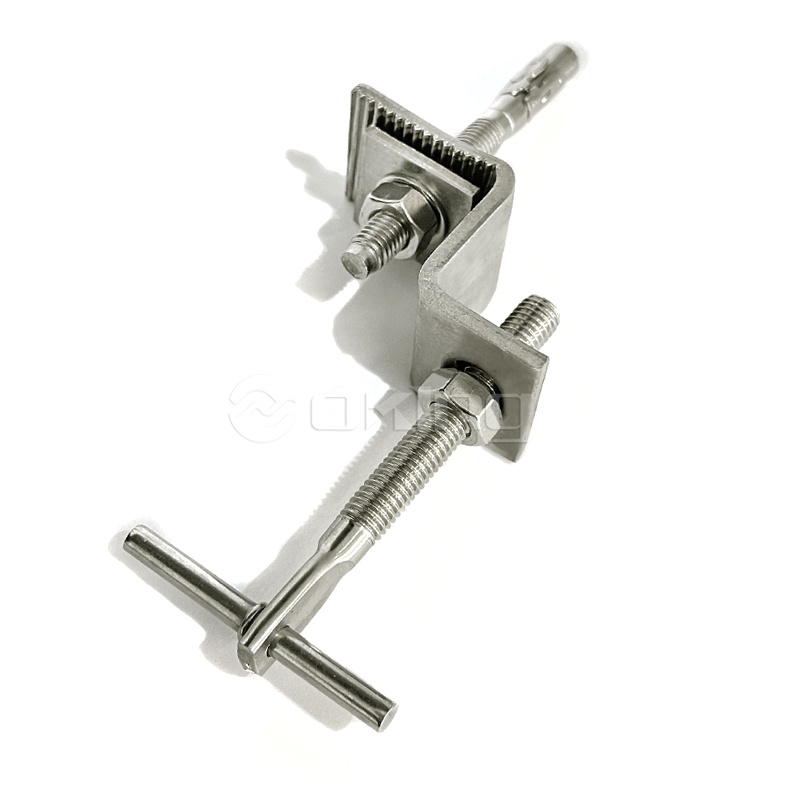

AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste
AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste
AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste
AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste
AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste
AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste
AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste
AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste

AZZ01 Easy Install rostfritt stål Z Stone beklädnadsfäste

● Material: Rostfritt stål 1.4301 [A2) & 1.4401 [A4] ● Tabellen ovan är sammanställd enligt LGA-testresultat ● Angivna laster är karakteristiska motståndslaster ● Bultar tillhandahålls separat ● Max vindtryck: 350 N ● Testresultat är tillgängliga vid beställning
Få en offert
Tidigare：AZZ05 Specialiserade beklädnadsplattor Service och design Z-ankare - för stora projektionsstorlekarNästa：Anpassat rostfritt stål Z -ankare
  • parameter
  • Kontakta oss

  • AZZ01 Z-fäste med nitad mutter för stenfästesystem

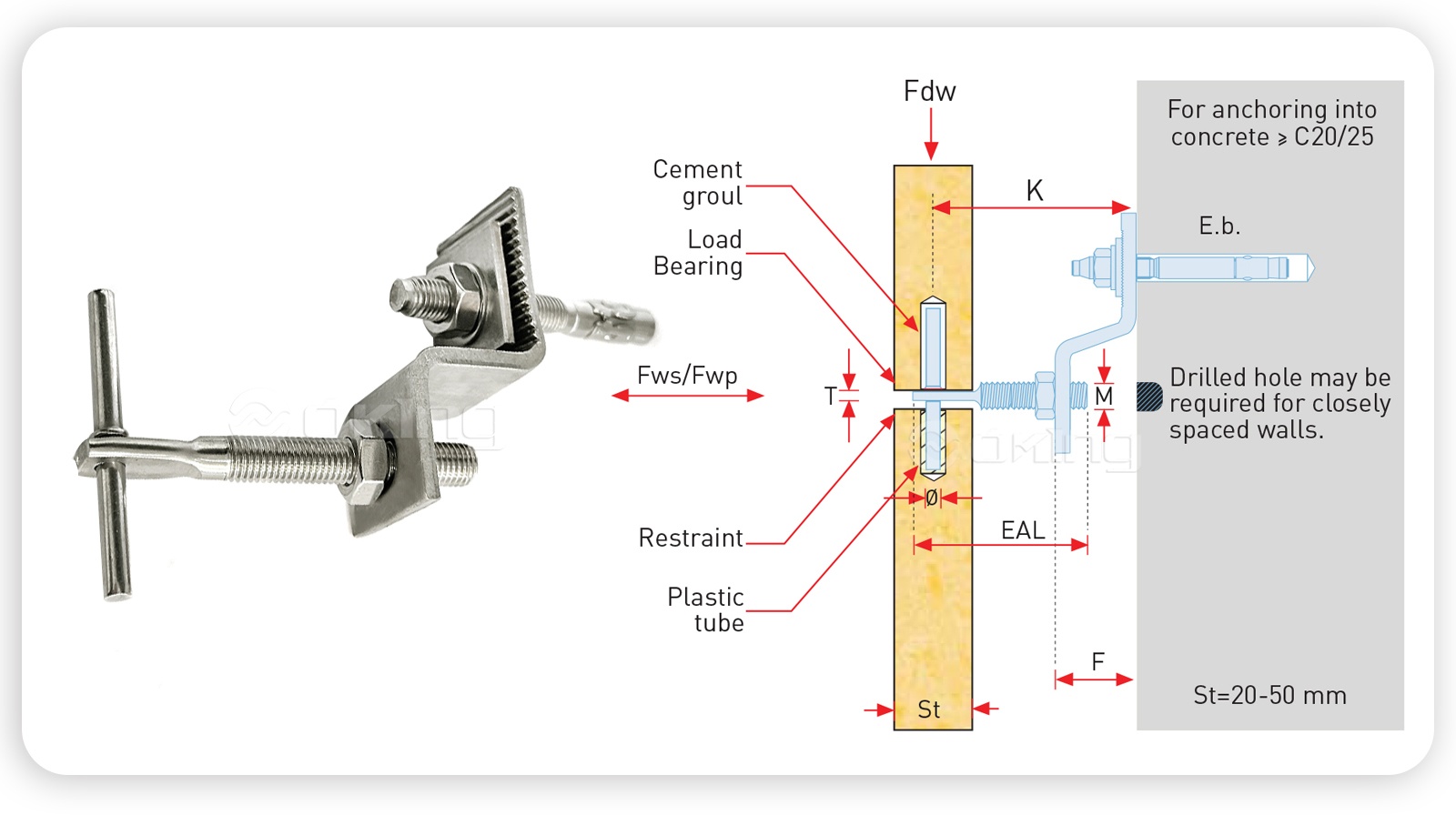

    ●Tekniska detaljer

    Produktkod Projektion

    Min.

    Projektion

    Max.

    Projektion

    Död

    Ladda

    Foriming

    Storlek

    Vind-

    Tryck

    Vind-

    Sug

    Expansion

    Bultstorlek

    Pin

    Diameter

    Adj. Arm

    Metrisk storlek

    Adj. Arm

    Platt tjocklek

    Adj. Arm

    Längd

    K (mm) K - (mm) K (mm) Fdw (N) F (mm) Fwp (N) Fws (N) E.b.(mm) ф (mm) M (mm) T (mm) EAL(mm)
    AZZ01-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ01-552 55 50 70 20 60
    AZZ01-752 75 60 90 40 70
    AZZ01-952 95 80 110 60 70
    AZZ01-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ01-753 75 60 90 40 60
    AZZ01-953 85 70 100 60 60
    AZZ01-1153 95 80 110 80 60
    AZZ01-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z1-754 75 60 90 20 80
    AZZ01- 954 95 80 110 40 80
    AZZ01-1154 115 100 130 60 80
    AZZ01-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ01-955 95 80 110 40 80
    AZZ01-1155 115 100 130 60 80
    AZZ01-1355 135 120 150 80 80

    Rostfritt stål 201 304 316 vinkel för infästning av marmorbeklädnad
    Utsprång mellan 45 och 135 mm
    Lastar upp till 800N

    Lämplig för horisontella och vertikala fogar

    Stentjocklekar 20-50 mm

    Fäst på bärande väggar med expansionsbultar och på kanaler med ställskruvar
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) eller 1.4301 (A2/AISI 304)

    ● Produktkodbeskrivning
    AZZ01 - 45 2 A
    AZZ01: Typ

    45: Projektion (mm)

    2: Egen belastning (x10 kg)

    A: Form

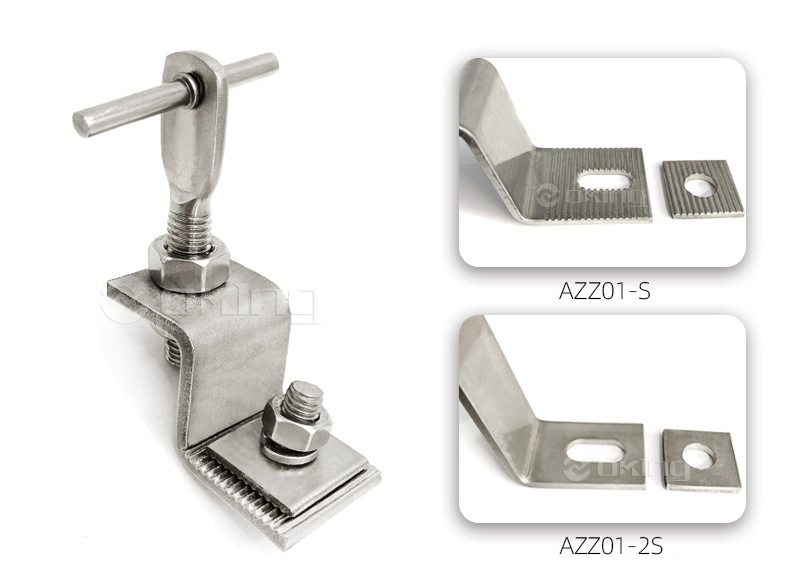

    AZZ01-S
    Typ with Serrated and serrated washer.
    AZZ01-2S
    Typ without serration and with plain washer.

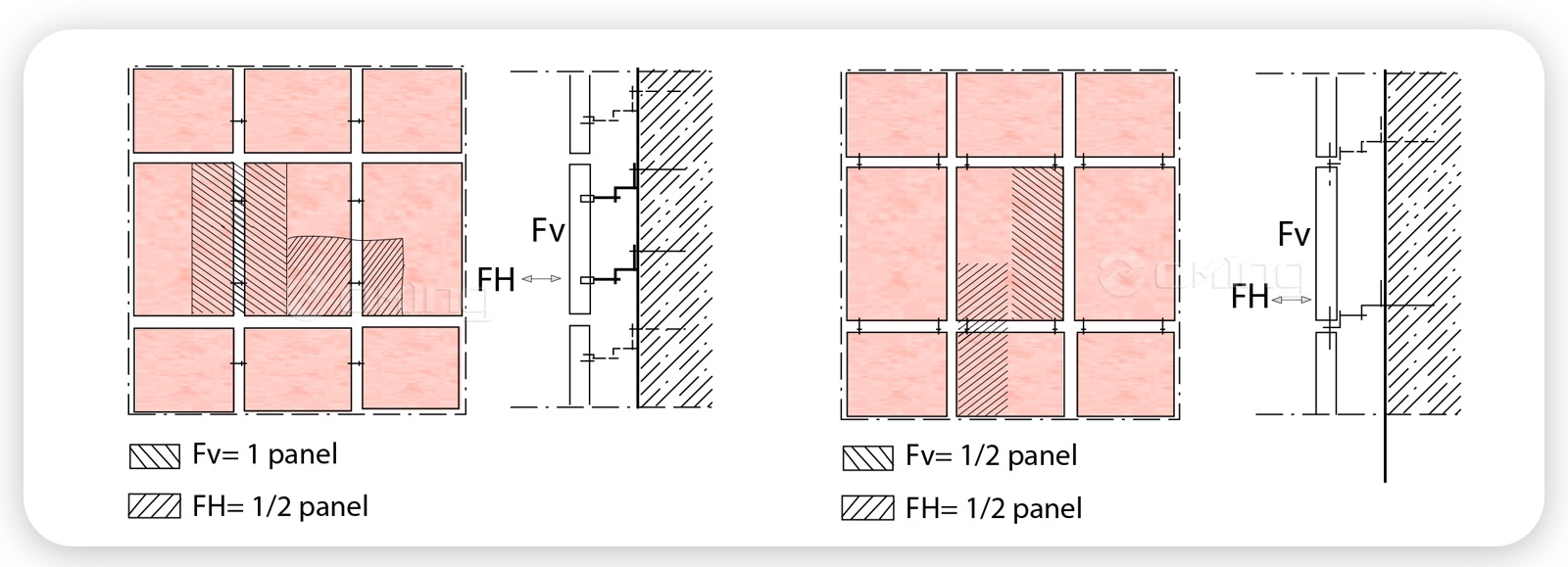

    ●Installation

    Installation at horizontal joints                                                                                                          Installation at vertical joints

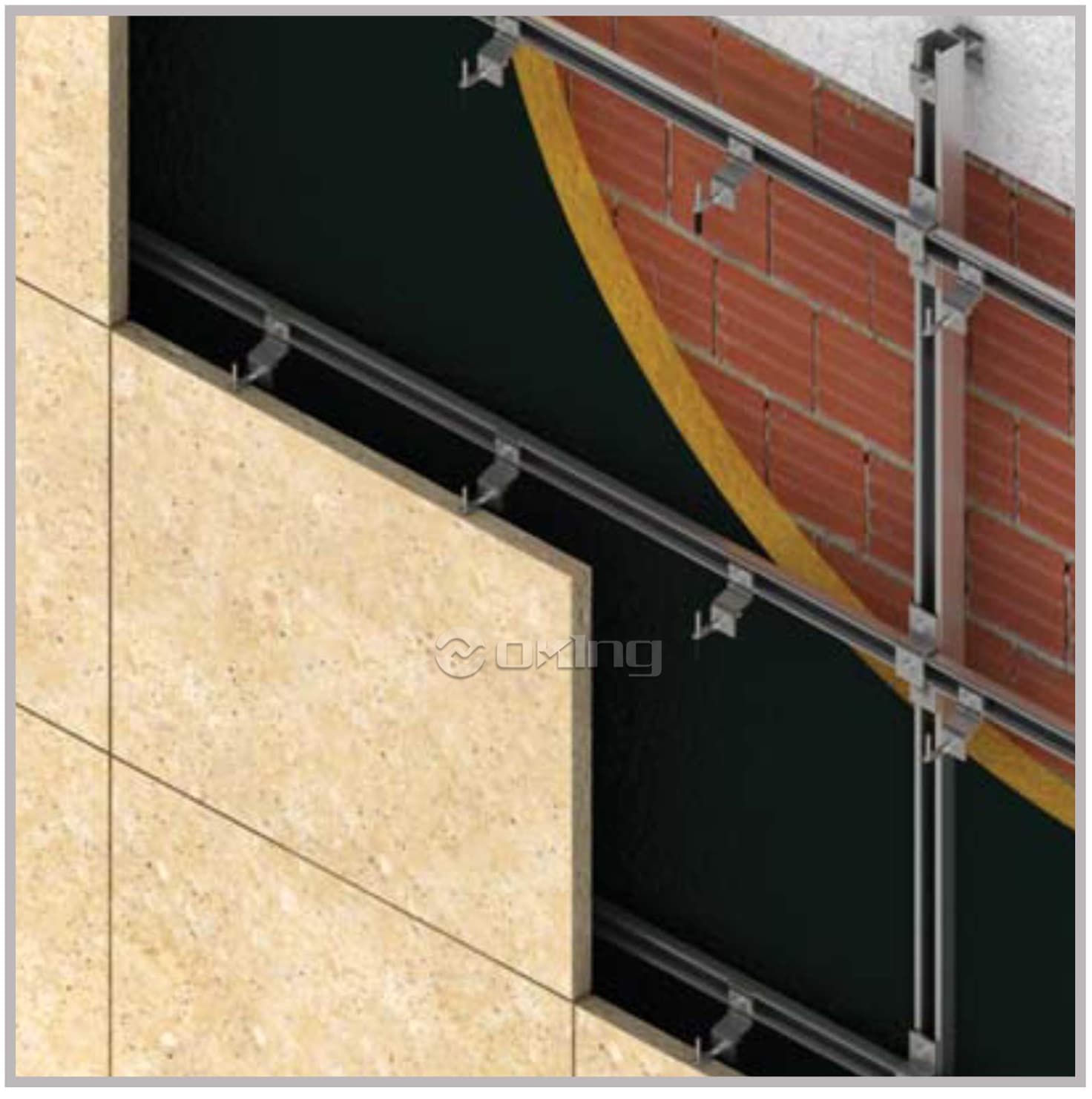

    ●Ansökan

    Användningsexempel för bultankare Ankare fästs på bärande väggar med expansionsbultar.

    För att fästa ankare på isolerade väggar måste isoleringen skäras först. Efter fastsättning måste den utskurna isoleringsbiten sättas tillbaka och isoleringsdelarna måste tätas för att minska köldbryggning.

    Z Anchor Fixing Systems,  är en typ av mekaniskt förankringssystem som används för att fästa föremål på en vägg eller andra strukturer. De används ofta i konstruktion, särskilt vid installation av gardinväggar, beklädnadssystem och andra fasadelement.

    Z Anchor Fixing System består av en serie ankare, fästen och kopplingar som samverkar för att ge en säker fästpunkt för objektet som ska installeras. Systemet inkluderar vanligtvis vertikala och horisontella Z-formade fästen som låser ihop med varandra, vilket skapar en stabil anslutning.

    Installationsprocessen innebär att de vertikala fästena fästs på väggen eller strukturen med hjälp av lämpliga fästelement som skruvar eller bultar. De horisontella fästena, såsom en panel eller beklädnadssystem, fästs sedan på objektet som ska installeras. De horisontella fästena är utformade för att låsa ihop med de vertikala fästena, vilket skapar en säker och pålitlig anslutning.

    Z Anchor Fixing Systems erbjuder flera fördelar i byggapplikationer. De ger en stark och hållbar fästmetod som tål vindlaster, seismiska krafter och andra yttre krafter. Den sammanlåsande designen av fästena säkerställer stabilitet och förhindrar att föremålet lossnar eller lossnar från väggen.
